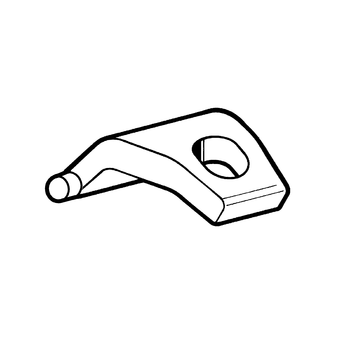

Łapa mocująca P VA
![](/sixcms/media.php/443/thumbnails/1331_spannpratze_p.tif.46520.png)
![](/sixcms/media.php/443/thumbnails/1331_spannpratze_p_m.2331.tif.45515.png)
![](/sixcms/media.php/443/thumbnails/1331_spannpratze_p_mont01.2332.tif.45516.png)
![](/sixcms/media.php/443/thumbnails/1331_spannpratze_p_mont02.2333.tif.45517.png)
Zastosowanie

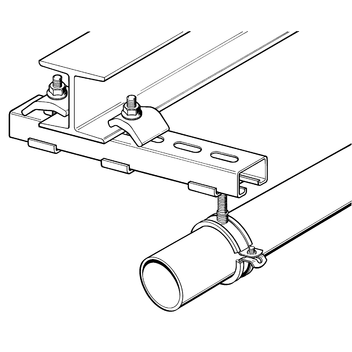

Element mocujący o uniwersalnym zastosowaniu, do dwustronnego mocowania na dźwigarach i poprzecznicach: rurociągów, kanałów, ciągów kablowych i innych urządzeń. Maksymalny zakres mocowania/naciągu łapy może zostać powiększony o 10 mm poprzez podbudowę. Przy wyższych podbudowach należy je (podbudowy) przyspawać do dźwigarów.

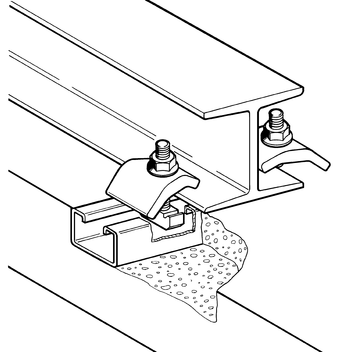

Montaż
Ustalenie właściwej długości śruby Lmin:
![]() | Śruba sześciokątna M12 VA |
Śruba sześciokątna VA zamontowana na przelot z łapą mocującą VA:
Lmin = a + b + 43 mm
Moment dokręcania ± 10%
P2: 85 Nm

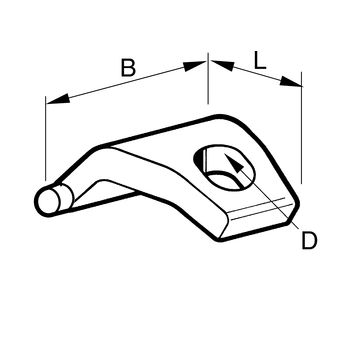

Dane techniczne
Obciążenie nominalne: | 5 kN |
Materiał: | Stal nierdzewna A4 |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB
