Zastosowanie

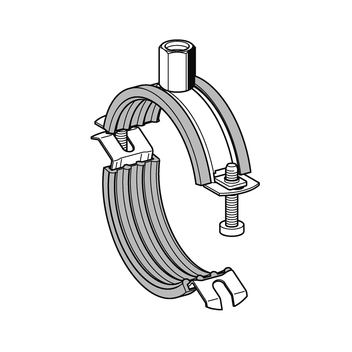

Dwuczęściowa obejma przegubowa z dwugwintową nakrętką przyłączeniową M8 i M10. Obejma stosowana do montażu do ściany, sufitu i podłogi oraz do instalacji montowanych wg. normy DIN 4109. Na otwartej stronie obejma wyposażona jest w szybkozłącze.
Przy wielkościach > 4" lub przy zmiennych obciążeniach zalecane jest stosowanie obejmy Stabil D z wkładką izolacyjną.

Montaż

Po zaciśnięciu obu części obejmy, śruba spinająca musi być usadowiona za zagięciem; dokręcenie następuje z wartością 2 Nm.

Dane techniczne

Rozpiętość
[mm]
Max. dop.
ciąg
12 - 84
0,60 kN
83 - 90
0,95 kN
108 - 114
1,15 kN

Max. dopuszczalne obciążenie zostało ustalone przy użyciu statystycznych metod, przy uwzględnieniu odkształcenia o wartości 1,5 mm ewent. 2% max. rozpiętości średnicy rury.

Dopuszczalne obciążenie FZdop,fi w przyp. pożaru

Rozpiętość
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
Odkształcenie
δmax [mm]
Gwint

12 - 84 290 130 70 50 35 M10
83 - 90 390 210 130 90 31 M10
108 - 114 540 270 170 120 46 M10

Materiał:

Obejma:
Stal, ocynk galwaniczny, pióra sprężynujące z blachy stalowej sprężynowej
Wkładka izolująca:
SBR/EPDM, czarna (Profil gumowy - patrz rozdział: "Elementy tłumiące")
Izolacja dźwiękochłonna:
Aż do 17 dB(A)

Dopuszczenia / Deklaracje zgodności



Ten produkt został wyróżniony znakiem "Gütezeichen Rohrbefestigung" (Znak jakości mocowania rur) oraz znakiem "Mocowanie sprawdzone w warunkach pożaru" i podlega kontroli zgodnie z wytycznymi RAL GZ-655.


KOT 0808/2019

Rozpiętość
[mm]
DNWymiary
[b x s]
G
[kg]
Opak.
[szt.]
Nr. artykułu
12 - 201/4" - 3/8"20 x 1,50,05100 157418
21 - 271/2" - 3/4"20 x 1,50,06100 157427
28 - 351"20 x 1,50,07100 157436
38 - 451 1/4"20 x 1,50,09 50 157445
48 - 561 1/2"20 x 1,50,09 50 157454
57 - 632"20 x 1,50,10 50 157463
64 - 7120 x 1,50,12 25 157472
74 - 842 1/2"20 x 1,50,12 25 157481
83 - 903"20 x 2,00,16 25 157490
108 - 1144"25 x 2,00,26 25 157506
