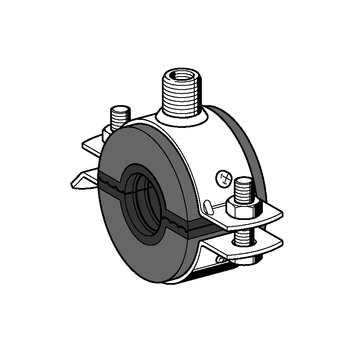

Obejma do rur chłodniczych SKS Top-2C

Zastosowanie

Obejma stosowana jest do montażu rurociągów przewodzących wodę chłodniczą i wodę lodową, a także spełnia wymagania izolacyjne. Produkt posiada pierwszorzędne cechy izolacyjne poprzez zastosowanie komponentu z miękkiej pianki. Jedną wielkością obejmy można mocować różne średnice rur. Dzięki zastosowaniu elestomeru dopuszczalne różnice w średnicach rur zostają wyrównane, a także zapobiega się powstawaniu ewentualnych szkód powstających na skutek ingerencji wilgoci. Nie ma konieczności używania pasty uszczelniającej - do czołowej strony wkładki znajdującej się w obejmie można bez problemu dokleić izolację rur. Obejma może być stosowana w przypadku występowania dużych obciążeń. Zapobiega również tworzeniu się mostków cieplnych i kondensatu.

Zakres dostawy

Wkładka izolacyjna z pianki PUR jest na stałe połączona z obejmą. Obejma z zaspawaną nakrętką 3G, do wielkości 70 – 75 w wykonaniu przegubowym.
Śruby spinające z obu stron obejmy zabezpieczone przed wypadnięciem. Nakrętki do śrub spinających są do wielkości 168 - 172 dospawane do drugiej części obejmy.

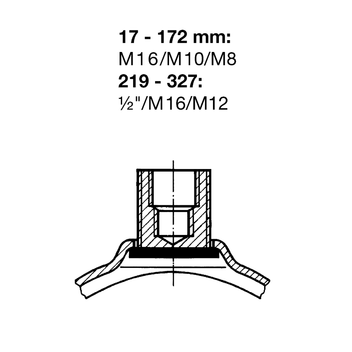

Wielorakie możliwości podłączeń poprzez gwint zewnętrzny nakrętki 3G z pomocą adaptera IG/IG.

Dane techniczne

Materiał:
Bez zawartości halogenu
Wkładka izolacyjna:
Zamknięto komórkowa pianka PUR, waga własna 250 kg/m3
Obejma:
Stal, ocynk galwaniczny

Wytrzymałość na ściskanie:
Przy obciążeniu statycznym: 0,7 N/mm2
Odporność na przenikanie:
Zamknięto komórkowa struktura pianki PUR działa jak ciągła, odporna na przenikanie bariera, rozciągająca się na całej szerokości izolacji
Przewodność cieplna:
λ = 0,042 W/mK przy 10°C
λ = 0,043 W/mK przy 20°C
λ = 0,044 W/mK przy 30°C
λ = 0,045 W/mK przy 40°C
Odporność na działanie temperatur:
Od -50°C do +110°C, (możliwe krótkotrwałe przekroczenia)
Wartości tłumienia:
Do 25,3 dB(A)
Do 26,3 dB(A)
w zawieszeniu systemowym
Klasa odporności ogniowej:
Klasa B2 wg. DIN 4102, nie rosprzestrzenia ognia

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

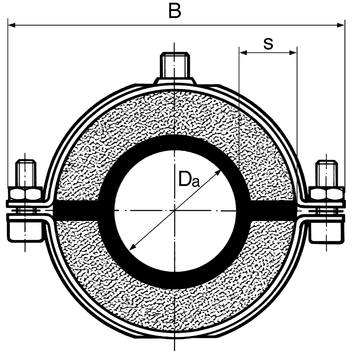

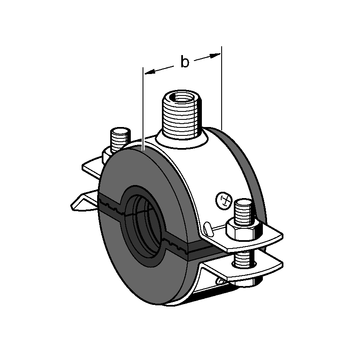

TypDNWymiar wkładki
b x s [mm]
B
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
17 - 223/8" - 1/2"40 x 201040,2050 191207
23 - 2640 x 201110,2050 194980
27 - 323/4" 40 x 201110,2050 191216
33 - 381" 40 x 201170,2050 191225
38 - 4240 x 201690,4325 194997
42 - 471 1/4" 40 x 301690,4525 191234
48 - 541 1/2" 40 x 301690,4525 191243
57 - 622" 50 x 301900,5525 191252
63 - 6850 x 301900,5525 195000
70 - 7550 x 301900,5525 191261
76 - 812 1/2" 50 x 302070,9025 191279
89 - 943" 50 x 302221,0025 191288
107 - 11260 x 402631,3010 191297
113 - 1174"60 x 402731,4310 191306
125 - 12860 x 403011,4510 195048
133 - 13760 x 402951,4910 191315
138 - 1425"60 x 402951,5310 191324
157 - 16160 x 403291,6510 191333
168 - 1726"60 x 403291,7010 191342
219 - 2228"100 x 604283,931 191351
272 - 27510"100 x 604814,481 191369
324 - 327100 x 605345,181 191378
