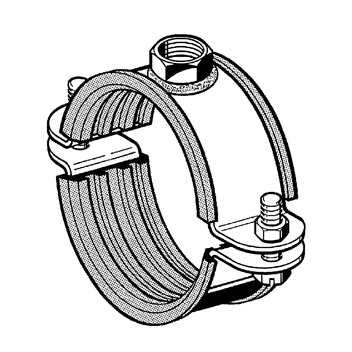

Stabil D-M16 z wkładką izolacyjną
Zastosowanie
Obejma stosowana do mocowania rurociągów instalacji wewnętrznych w budownictwie przemysłowym i ogólnym. Z wkładką izolacyjną spełnia wymagania normy DIN 4109 w zakresie tłumienia drgań i hałasu.
Zakres dostawy
Z przyspawaną nakrętką M16, śruby napinające i nakrętki dołączone luzem. Inne przyłącza (wymiary calowe lub rozmiar M20) na zapytanie.
Dane techniczne

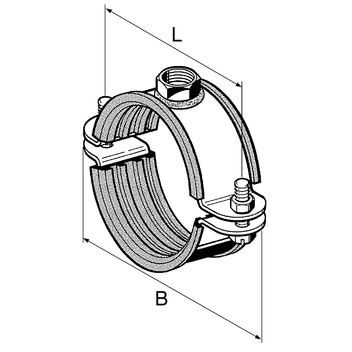

| Rozpiętość [mm] | Max. dop. obciążenie (ciąg) | Moment dokręcający [Nm] |
|---|---|---|
| 320 - 407 | 9 kN | 20 |
| 410 - 521 | 15 kN | 20 |
Max. dopuszczalne obciążenie zostało ustalone przy użyciu metod statystycznych, przy jednoczesnym zachowaniu dopuszczalnej deformacji wynoszącej 1,5 mm , ewent. 2% max. rozszerzalności, liczonej od średnicy rury.
| Materiał: | |
| Obejma: | Stal, ocynk galwaniczny |
| Wkładka: | SBR/EPDM, czarny (Profil gumowy - patrz rozdział: "Elementy tłumiące") |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 153.7 KB
