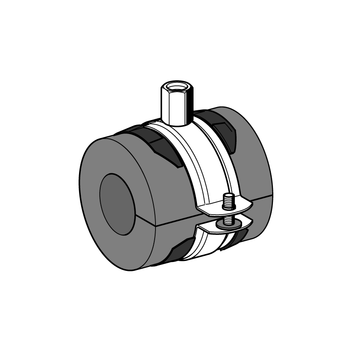

Obejma do rur chłodniczych AKS
Zastosowanie
Obejma stosowana w celu zapobiegania tworzenia się kondensatu przy rurociągach chłodniczych i instalacjach chłodzących i klimatyzacyjnych oraz jako obejma z funkcją izolacyjną dla instalacji grzewczych.
Łączenie czołowe obejmy z izolacją rurociągów wykonanych z elastomeru gwarantuje uzyskanie jednolicie wyglądającego zabezpieczenia izolacyjnego, jak również szczelność połączeń.
Obejma spełnia wymagania do mocowania rurociągów z wyeliminowaniem przenoszenia dźwięków (wymagania normy DIN 4109).
Zakres dostawy
Obejma i odpowiednia wkładka chłodnicza.
Montaż
Wkładkę chłodniczą umieścić na rurociągu, zdjąć taśmę zabezpieczającą i pasek taśmy samoklejącej, zamknąć wkładkę wzdłuż linii rurociągu. Na wkładkę centrycznie nałożyć pasującą obejmę. Czoło wkładki skleić z materiałem izolacyjnym umieszczonym na rurociągu.

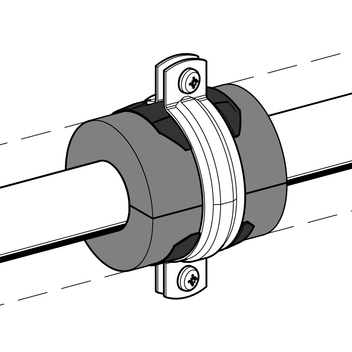

W przypadku montażu do ściany poziomo przebiegających rurociągów w instalacjach grzewczych i montażu do ścian nakładki zabezpieczające przed uszkodzeniem izolacji, należy umieścić przy otwarciu obejmy (patrz. rys. 3). Informacje dotyczące zastosowania wsparcia do rurociągów - patrz rozdział w "Technikach montażu" na stronie: "Technika Budowy rurociągów"
Dane techniczne
| Materiał: | |
| Obejma: | Stal, ocynk galwaniczny |
| Wkładka : | Pianka elastomerowa |
| Pianka elastomerowa: | |

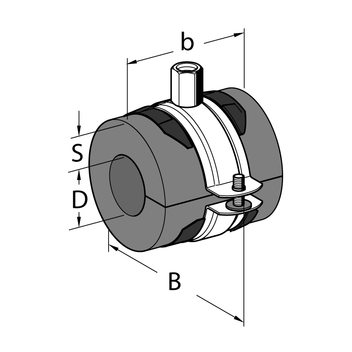

| Długość b: | 80 mm |
| Przewodność ciepła: | λ ≤ 0,038 W/(mK) przy 0°C |
| Współczynnik dyfuzyjnej odporności na działanie pary wodnej: | µ ≥ 7.000 |
| Klasa materiałów budowlanych: | BL -s3, d0 (w powiązaniu z identyczną pianką elastomerową) |
| Zakres temperatur: | 0°C do +110°C |
| Warunki magazynowania: | Składowanie w suchych, czystych pomieszczeniach przy wilgotności powierzchni 50 - 70% i temperaturze pomieszczeń 0 - 35°C |
Dopuszczenia / Deklaracje zgodności
KOT 2023/2586
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 1.3 MB SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Znak budowlany B plik PDF | 150.4 KB
