Przegub wspierający SG
Zastosowanie

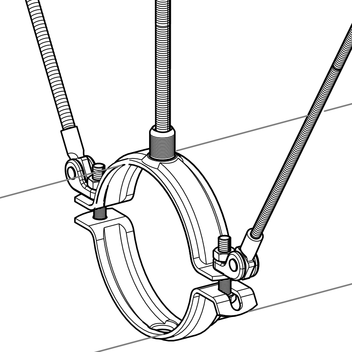

Przegub wspierający SG mocowany jest do uszu obejmy i daje możliwość stworzenia w krótkim czasie dodatkowych odciągów.
- Bezstopniowe ustawianie kąta nachylenia odciągu za pomocą zawieszki rurowej.
- Przegub wspierający może zostać obrócony na uchu obejmy o 180°.
- Bolce przegubu zablokowane przed wypadnięciem.
- Bezpieczne ułożenie nakrętki na zawieszce rurowej.
Zakres dostawy

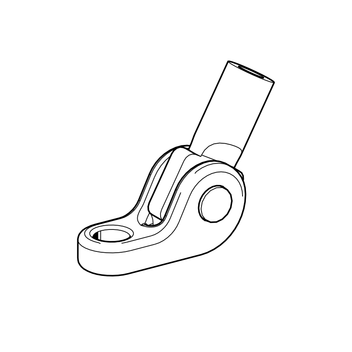

Przegub wspierający (element żeliwny) z zamontowaną wstępnie zawieszką rurową.
Montaż

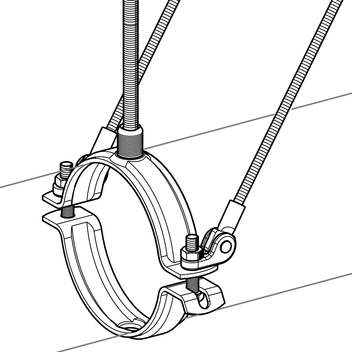

Przegub wspierający należy montować przy pomocy śrub napinających umieszczonych na obejmie. Następnie należy wkręcić pręt gwintowany do zawieszki rurowej.

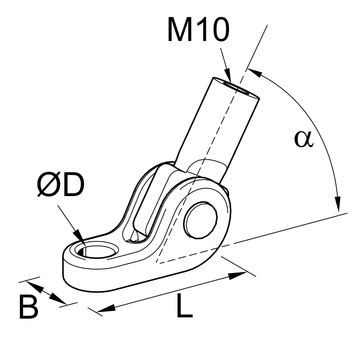

Dane techniczne
Obejmy umożliwiające montaż w kombinacji z przegubem wspierającym.
| SG M10-11: | Stabil D-3G (133-140 do 167-173) Stabil D-A (76-81 do 124-129) Stabil RB-A (13-18 do 45-49) |
| SG M10-13: | Stabil D-3G (176-184 do 310-316) Stabil D-A (133-140 do 297-303) Stabil RB-A (57-61 do 214-220) Stabil D-M16 (218-227 i 271-277) |
| SG M10-17: | Stabil D-A (316-324 do 513-521) Stabil RB-A (248-254 do 603-610) |
| Typ | Kąt nachylenia- odciągu α | Dop. obciążenie [kN] |
|---|---|---|
| SG M10-11 | 0 - 45° 90° | 15 5 |
| SG M10-13 | 0 - 45° 90° | 15 6 |
| SG M10-17 | 0 - 45° 90° | 15 7 |
| Materiał: | |
| Przegub: | Żeliwo, ocynk galwaniczny |
| Zawieszka rurowa: | Stal, ocynk galwaniczny |
Dopuszczenia / Deklaracje zgodności
KOT 2023/2586
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 185.2 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Znak budowlany B plik PDF | 153.7 KB
