Mocowania do konstrukcji stalowych i blachy trapezowej

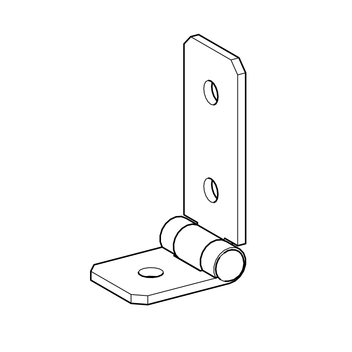

Przegub JOI S
Zastosowanie
Do łączenia szyn montażowych 41. Daje możliwość bezstopniowej regulacji w zakresie 180°. Jest idealnym rozwiązaniem przy łączeniu szyn z korpusem budowlanym. Dwa punkty mocujące zabezpieczają przed przesunięciem i przekręceniem, bezpiecznie przyjmując siły działające skośnie.
Montaż

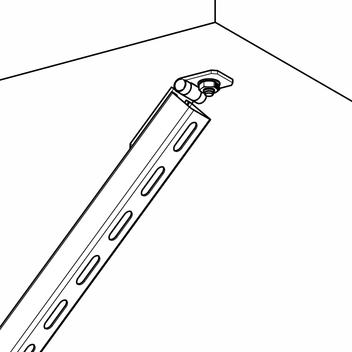

Wariant 1:
| 1. | Przegub JOI S za pomocą kotwy/dybla lub śruby zamontować do korpusu budowlanego lub do szyny montażowej. |
| 2. | Usztywnić mocowanie przegubu na szynie za pomocą płytki gwintowanej M10. |

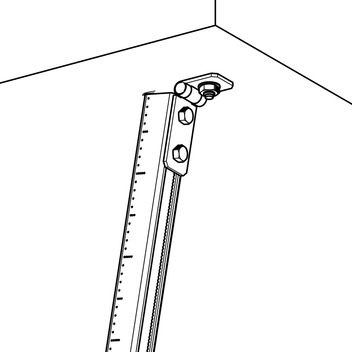

Wariant 2:
| 1. | Płytkę gwintowaną osadzić w szynie i zamocować na sztywno przy użyciu śrub. |
| 2. | Mocowanie do korpusu budowlanego lub do szyny montażowej przeprowadzić przy użyciu odpowiednich kotew lub śrub. |

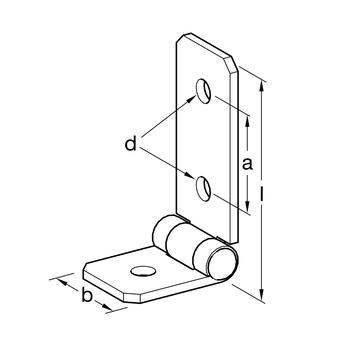

Dane techniczne
| Obciążenie nominalne: | 2,0 kN |
| Moment dokręcania: | 50 Nm |
| Materiał: | Stal, ocynk galwaniczny |
Dopuszczenia / Deklaracje zgodności
KOT 2023/2586
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 185.2 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Znak budowlany B plik PDF | 153.7 KB
