Zastosowanie

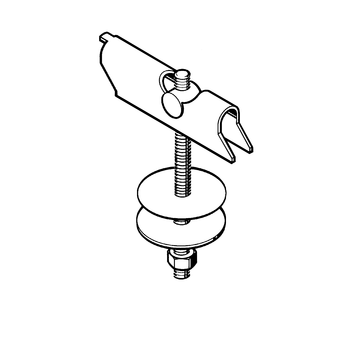

Za pomocą kompletnie zmontowanego kołka przechylnego, rury i poprzecznice mogą być mocowane bezpośrednio do blachy trapezowej.

Ograniczenie wieszanych średnic rur do DN 50 obowiązuje przy układaniu instalacji tryskaczowych wg. wskazań Vds lub FM, a dla wszystkich innych instalacji rurowych przy mocowaniu jednopunktowym należy każdorazowo zwracać uwagę na dopuszczalną nośność kołka przechylnego (0,8kN) oraz obciążalność blachy trapezowej.

Jeśli konieczne jest montowanie większych obciążeń do blachy trapezowej, należy powstałe obciążenie równomiernie rozłożyć na punkty mocowań, np. za pomocą trawersów.

Późniejsza korekta wysokości możliwa jest przez wykręcanie pręta gwintowanego. Pręt gwintowany zabezpieczony jest przed całkowitym wykręceniem.
Podkładka uszczelniająca odporna jest na wietrzenie, co stanowi niezwykle ważny element przy uszczelnianiu otworu montażowego.

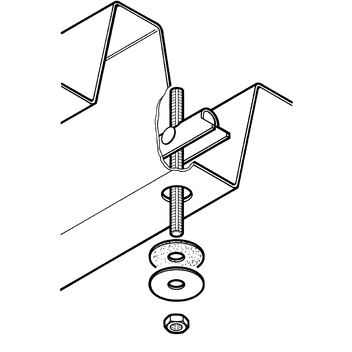

Montaż

Do wykonania otworów montażowych w blasze trapezowej należy użyć ostrza do wycinania otworów LS: do kołków typu M8 - ostrze LS 22, do kołków typu TD10 - ostrze LS 25.

Dane techniczne

Obciążenie nominalne:
0,8 kN na każdy punkt mocowania

Wskazówka:
przestrzegać dopuszczalnych wartości obciążalności blachy trapezowej

Materiał:
Stal, ocynk galwaniczny
Podkładka uszczelniająca z elastomeru

Dopuszczenia / Deklaracje zgodności

M8 do instalacji tryskaczowych wg. wymagań VdS, VdS: G4780118.
TD 10 dopuszczone przez FM do instalacji tryskaczowych
KOT 0808/2019

Kołek przechylny TD 10 i Zawieszka trapezowa TRH plik PDF | 203.2 KB Kołek przechylny KD Certyfikat VdS plik PDF | 289.3 KB

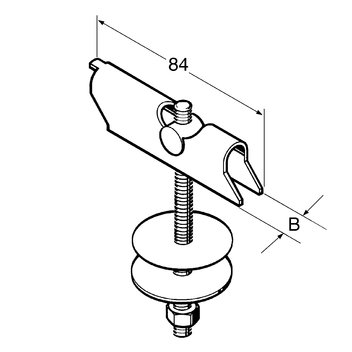

TypZastosowanie
przy instacjach
tryskacz. typu:
Długość pręta
gwintowanego
[mm]
Otwór
montażowy
[ø mm]
B
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
M8 x 100VdS 10022140,11100 113810
M8 x 200VdS20022140,14 50 125569
TD10 x 100FM10025160,13100 126065
TD10 x 200FM20025160,18 50 125578
