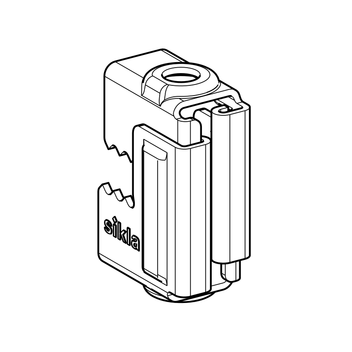

Klamra nośna TCS F
Zastosowanie
Do montażu rurociągów, kanałów oraz urządzeń do dźwigarów stalowych (dźwigary I, T, U) oraz do kątowników. Dzięki funkcji samo zakleszczania klamry TCS F przy montażu można używać obydwu rąk. Prosty, szybki, a co za tym idzie, ekonomiczny montaż. Klamrę TCS F można zastosować jako mocowanie pojedyncze lub do montażu poprzecznic i konstrukcji wspornikowych.

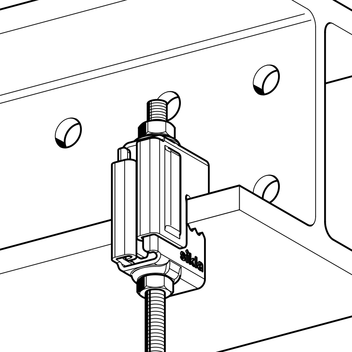

Montaż
Klamrę usadowić na dźwigarze i ścisnąć obydwa elementy klamry. Następnie przełożyć pręt gwintowany przez klamrę i dokręcić obie nakrętki (moment dokręcania 10 Nm).
Dane techniczne
Poniżej podane obciążenia znamionowe obowiązują dla klamer montowanych na nieuszkodzonych powierzchniach dźwigarów.
| Obciążenie znamionowe dla TCS F VdS/FM | 3,5 kN |
| Materiał: | Stal, ocynk galwaniczny |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
