Zastosowanie

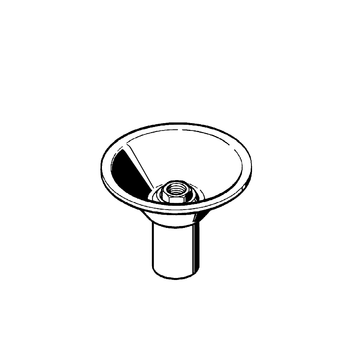

Odporny na zginanie, mocowany za pomocą tylko jednej kotwy uchwyt, do montażu na ścianie, suficie oraz do podłogi. Dzięki jednakowemu z każdej strony podparciu, ten stabilny element może być używany jako wspornik do punktów stałych. Należy wziąć pod uwagę podane na krzywej diagramu dopuszczalne wartości i działające siły poprzeczne.

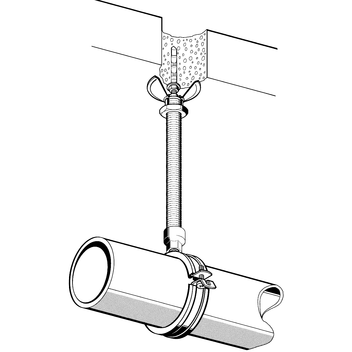

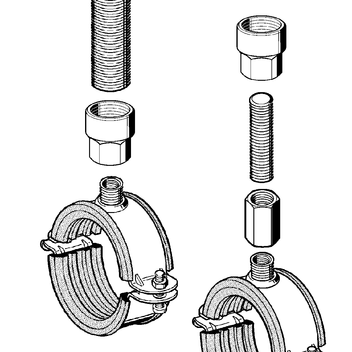

Idealny do montażu na ścianie w dużych odstępach. W przypadku zastosowania elementu jako normalnego, usztywniającego uchwytu przy połączeniu wspornika z obejmą rurową, można zastosować pręt gwintowany, który jednocześnie pełnić może funkcję regulatora wysokości. Należy zwrócić uwagę na moment gięcia działający na pręt gwintowany.

Dane techniczne

Podane dane uwzględniają dopuszczalne naprężenie gnące
σdop ≤ 160 N/mm2 i ugięcie fdop ≤ 3mm.

Przy doborze kotew proszę zwrócić uwagę na ich możliwość obciążenia, odpowiadającą dopuszczeniom budowlanym.

Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 2023/2586

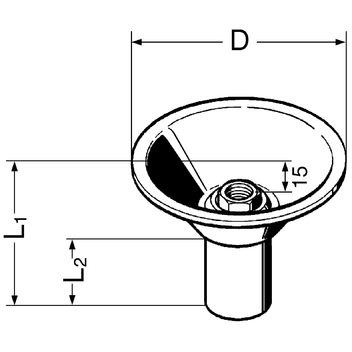

TypPrzyłącze systemowePrzyłącze ze
strony budowl.
D
[mm]
L1
[mm]
L2
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
SMD 1-10M10M89271460,2425 112382
SMD 1-12M12M89271460,2625 117513
SMD 1-16M16M109265390,2525 117984
SMD 1- 1/2"1/2"M109260340,2325 118125
SMD 1- 3/4"3/4"M129260360,2525 118134
