Konsola szynowa AK HCP

High Corrosion Protection

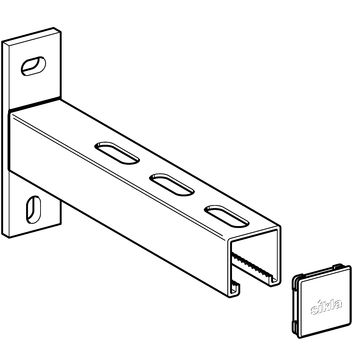

Konsola szynowa AK HCP

Grupa:

1854

Produkt jako PDF

Zastosowanie

Gotowa konsola do mocowania rurociągów do ściany lub do innych konstrukcji budowlanych.

Zakres dostawy

Konsola dostarczana z zaślepką.

Montaż

Przy zastosowaniu konsoli w połączeniu z elementami ślizgowymi wymagane jest zastosowanie wspornika w celu przejęcia sił działających w kierunku osi rury.

Dane techniczne




Klasy obciążeń kotwy A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN Dop. wartości obciążeń σ_dop ≤ 160 N/mm² f_dop ≤ L/150 dla L > 450 mm f_dop ≤ 3 mm dla L ≤ 450 mm

Materiał:

Stal, HCP

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

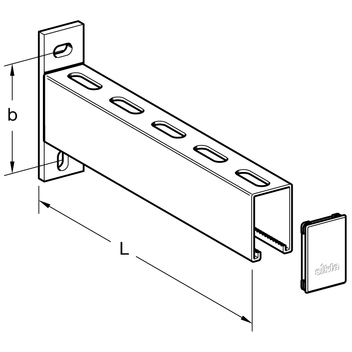

Typ	L [mm]	Rozmiar płytki podstawy [mm]	b [mm]	Otwór podłużny [mm]	G [kg]	Opak. [szt.]	Nr. artykułu
41/41 - 320	320	134 x 40 x 8	100	13 x 18	0,95	10	181667
41/41 - 570	570	134 x 40 x 8	100	13 x 18	1,50	10	181676
41/41 - 820	820	134 x 40 x 8	100	13 x 18	2,00	1	161479
41/62 - 320	320	134 x 40 x 8	100	13 x 18	1,40	10	180119
41/62 - 570	570	134 x 40 x 8	100	13 x 18	2,25	10	180128
41/62 - 820	820	134 x 40 x 8	100	13 x 18	3,05	1	180137
41/21 D - 320	320	134 x 40 x 8	100	13 x 18	1,25	10	180146
41/21 D - 570	570	134 x 40 x 8	100	13 x 18	2,25	10	180155

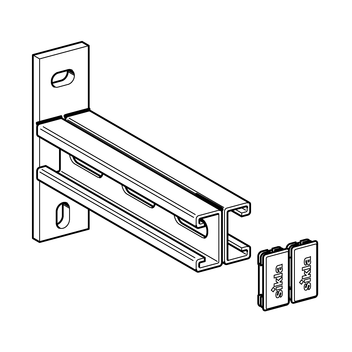

41/21 Dq - 320	320	134 x 40 x 8	100	13 x 18	1,20	10	180164
41/21 Dq - 570	570	134 x 40 x 8	100	13 x 18	1,95	10	190424
