High Corrosion Protection

Klamra nośna TCS HCP

Zastosowanie

Klamry nośne są solidnym elementem przyłączeniowym, stosowanym do montażu ciągów rurowych, kanałów, urządzeń do dźwigarów stalowych (dźwigary I, T, U) oraz do kątowników.

  • W połączeniu z przegubem uniwersalnym UG klamry nośne dają możliwość mocowań pionowych na pochyłych profilach.
  • Istnieje możliwość zastosowania jako mocowania pojedynczego lub do montażu poprzecznic i konstrukcji wspornikowych.
  • Klamry nośne z grupy TCS 1 dzięki specjalnie ukształtowanej stopce nadają się do montażu w otwartej części szyn montażowych Sikla o szerokości 41 mm.

Zakres dostawy

Korpus z zamontowanymi śrubami i nakrętkami kontrującymi.

Montaż

Śruba klamry nośnej powinna zostać dokręcona w pierwszej kolejności ręcznie, a następnie za pomocą odpowiedniego narzędzia, zgodnie z instrukcją montażu. Stożkowe zakończenie śruby wgłębia się w relatywnie miękki materiał dźwigara i dzięki centralnemu przenoszeniu sił zapewnia niezwykle stabilne połączenie. Dla pewności należy mocowanie zabezpieczyć nakrętką kontrującą.

Używając klamry w otwartej części szyny montażowej należy dodatkowo zamontować łapę mocującą 41.

Wskazówka:
należy bezwzględnie przestrzegać instrukcji obsługi!

Dane techniczne

Podane dopuszczalne obciążenie nominalne odnosi się tylko i wyłącznie do nowych klamer mocowanych na nieuszkodzonych powierzchniach.

TCS 1:
5,0 kN
TCS 2:
8,5 kN
Materiał:
Żeliwo, HCP


KOT 0808/2019

Dopuszczenia / Deklaracje zgodności

Klamra nośna TCS HCP jest dopuszczona do stosowania w zakresie montażu instalacji stałych urządzeń gaśniczych i posiada dopuszczenia VdS oraz FM.

Pozostałe obszary zastosowań: G4820023, G4800039, G4800040, G4800042, G4800043, G4800044, G4800045

KOT 0808/2019

SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 4.9 MB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 1.2 MB Znak budowlany B plik PDF | 150.4 KB

TypPrzyłącze
[od przodu /od tyłu]
Grubość
dźwigara
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu

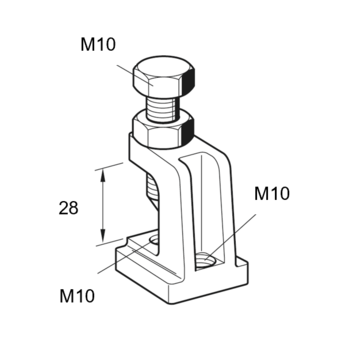

TCS 1 M10M10/M10260,2150 162151

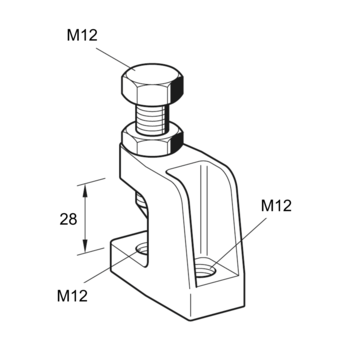

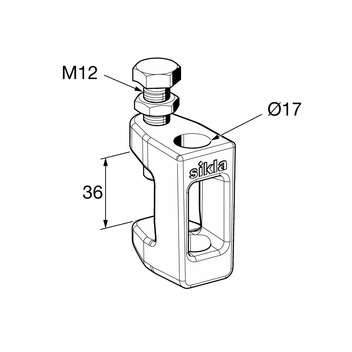

TCS 2 M12M12/M12260,2825 117327
