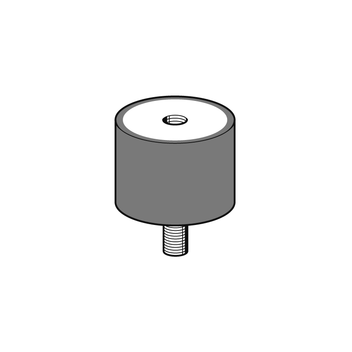

Element akustyczny AKE
Zastosowanie
Element tłumiący do uniwersalnego stosowania przy większych obciążeniach. Używany do mocowań, zgodnie z wymaganiami normy DIN 4109.
W szczególności stosowany do tłumienia drgań konstrukcji budowanych z szyn montażowych systemu MS 41 lub wytłumiania bezpośrednich drgań urządzeń, np. pomp lub wentylatorów.
Montaż

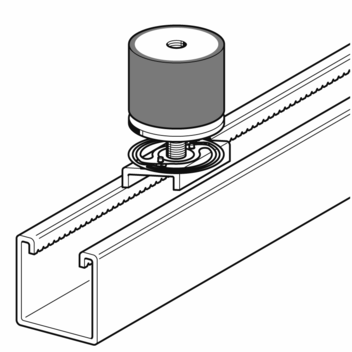

Montaż w szynach montażowych za pomocą płytek gwintowanych M8 i podkładek 8/40. Element akustyczny przewidziany jest do stosowania przy obciążeniach ściskających. Należy unikać montażu elementu w miejscach szczególnie podatnych na działanie siły ciągu i naprężeń tnących. W tych szczególnych wypadkach należy zredukować wartość obciążenia do 1/3.
Dane techniczne

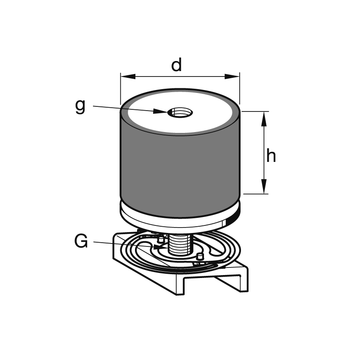

| Typ | d [mm] | h [mm] | Gwint wewnętrzny g | Gwint zewnętrzny G |
|---|---|---|---|---|
| 41 | 40 | 30 | M8 x 8 | M8 x 23 |
| Dopuszczalne obciążenie ściskające: | 0,15 - 0,70 kN |
| Strzałka ugięcia: | 0,50 - 2,60 mm |
| Materiał | |
| Korpus metalowy: | Stal, ocynk galwaniczny |
| Korpus tłumiący: | NR kauczuk naturalny, twardość 45 +/-5° Shore |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB
