Element ślizgowy GS H3G-PL
Zastosowanie
Masywny element ślizgowy do mocowania ciągów instalacyjnych na szynach montażowych, ścianach murowanych lub betonowych oraz na podciągach. Stosowany przeważnie w kombinacji z obejmami rurowymi: Stabil D-3G i obejmą chłodniczą SKS Top 2C.
Kolejne możliwości przyłączenia obejm rurowych, w zależności od obciążenia: M12, M16. Dalsze możliwości powstają poprzez zastosowanie adaptera 1/2" (patrz - Adapter IG/IG).
Tłumienie szumów ślizgu następuje dzięki wkładce ślizgowej wykonanej ze wzmocnionego włóknem szklanym PPS.
Element ślizgowy jest szczególnie odpowiedni do montażu do stropu i podłogi, jak również jako podpora prowadząca pionów instalacyjnych.
W przypadku montażu do ściany zalecane jest stosowanie elementu w połączeniu z konsolą.
W przypadku użycia produktu w wariancie ULTRAglide, współczynnik tarcia zostaje zredukowany o połowę. Daje to możliwość zoptymalizowanych konstrukcji wsporczych.
Element zalecany jest w szczególności do montażu do stropu lub posadzki oraz jako łożysko do pionów.
Montaż
Przy montażu stojącym (pionowym) od DN 100 na nakrętkę 3G należy zamontować nakrętkę kontrującą G 1/2".
Dane techniczne
| Dopuszczalne obciażenie przy montażu do stropu: | 5,0 kN |
| Dopuszczalne obciążeniu przy montażu do podłogi: | 9,0 kN |
| Długotrwała wytrzymałość na temperatury: | 130°C |
| Wariant GS: | |
| Współczynnik tarcia statycznego µ0: | 0,18 |
| Współczynnik tarcia ślizgowego µ: | 0,14 |
| Wariant GS ULTRAglide: | |
| Współczynnik tarcia statycznego µ0: | 0,07 |
| Współczynnik tarcia ślizgowego µ: | 0,07 |
| Materiał: | |
| Korpus i suwak ślizgu: | Stal, ocynk galwaniczny |
| Wkładka ślizgowa: | Poliamid, wzmocniony włóknem szklanym |
| Wariant ULTRAglide: | Z dodatkową nano powłoką |

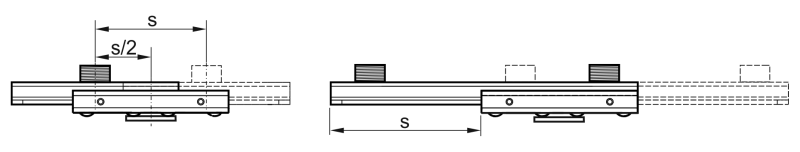

| Typ | Max. ramię dźwigni [mm] | Max. ramię dźwigni ULTRAglide [mm] | Max. droga ślizgu s [mm] |
|---|---|---|---|
| H3G | 250 | 400 | 100 |
| H3G2 | 250 | 400 | 135 |
Dopuszczalne obciążenie FZ * w przyp. pożaru
| FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|
| ≤ 1.000 | ≤ 540 | ≤ 360 | ≤ 260 |
FZ = max.dop. obciążenie w ciągu
* Należy uwzględnić wytrzymałość na obciążenie użytych elementów łączących. Ma to szczególne znaczenie w przypadku pożaru.
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB
