High Corrosion Protection

Gwintowana śruba kształtowa SCR FLA HCP

Zastosowanie

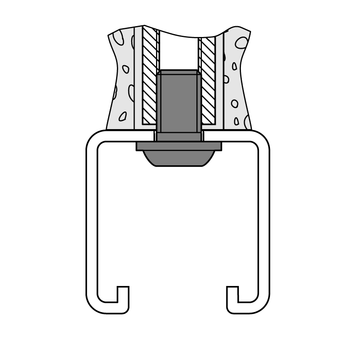

Typ M10 x 15 umożliwia mocowanie szyn montażowych za pomocą kotew AN, bez konieczności przekraczania max. dop. głębokości wkrętu.

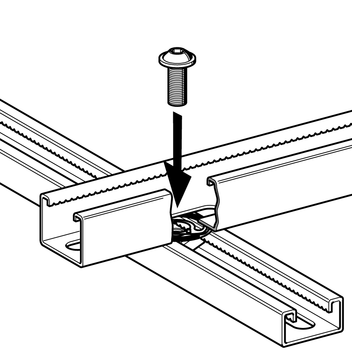

Typ M10 x 25 jest idealnym elementem do łączenia szyn montażowych Sikla z systemu 41 ( łączenie grzbietów szyn ).

Warianty "TT" wykonane są jako gwintowane śruby kształtowe.

Montaż

Należy przestrzegać max. dopuszczalnego momentu dociągnięcia.

Dane techniczne

M10 x 15 i M10 x 25
max. dop. moment dociągnięcia
50 Nm
Kształt otworu montaż.:
sześciokąt wewn. SW 6

TT M10 x 25 i TT M10 x 30
max. dop. moment dociągnięcia
20 Nm
Montaż za pomocą:
Torx-T50
Materiał:
Stal, z powłoką HCP
TypDługość
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
M10 x 15150,01100 199107
M10 x 25250,02100 198353

TT M10 x 25250,02600 110503
TT M10 x 30300,02600 116479
