Element bazowy do wysokich temperatur LC - HT HV
Zastosowanie
Element bazowy z regulacją wysokości, do ślizgowego prowadzenia rurociągu na odpowiedniej powierzchni. Regulacja wysokości możliwa w odstępach co 2,5 mm.
Zalecany jest do montażu na dźwigarach stalowych o min. szerokości stopy dźwigara 80 mm.
Elementy bazowe HT są przeznaczone do pracy w zakresie temperatur od 300°C do 500°C. Zależne od temperatury współczynniki korekcyjne k służą do określenia wytrzymałości w rzeczywistych temperaturach pracy. W przypadku konstrukcji nośnej należy uwzględnić oczekiwane temperatury zgodnie z normą DIN EN 13480-3 tabela 13.11.2-2.
Zakres dostawy

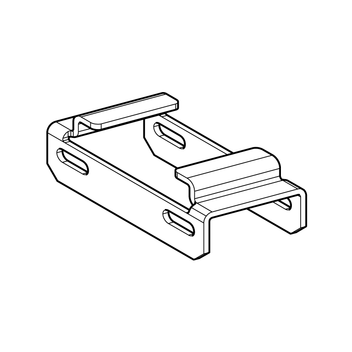

Część górna i dolna są ze sobą połączone i podlegają regulacji wysokości. W celu zminimalizowania wystawania uszu obejmy na boki, obrócone zostały obejmy od średnicy DN 100 o 45° w stosunku do osi (patrz: rysunek).

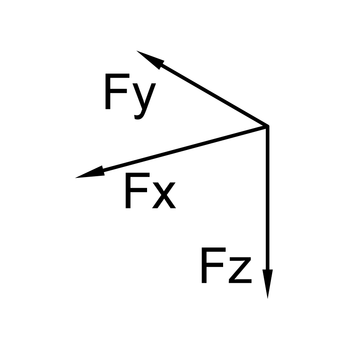

Dane techniczne
| Typ | Wysokość H w momencie dostawy [mm] | Wysokość H zakres reg. wysokości [mm] |
|---|---|---|
| LC - HV 150 | 150 | 116 ... 168,5 |
| LC - HV 200 | 200 | 171 ... 223,5 |
Moment dokręcania połączeń śrubowych:
| Śruba naprężająca | Moment dokręcania [Nm] | Regulacja wysokości | Moment dokręcania [Nm] |
|---|---|---|---|
| DN 15 - 40 | 40 | Śruby | 80 |
| DN 50 - 200 | 50 | Śruby | 80 |
| Wymiary: | |
| Płyta metalowa: | L = 250 mm x B = 100 mm |
| Materiał: | |
| Części metalowe: | EN 10028-2 - 16Mo3, odporna na wysoką temperaturę powłoka proszkowa, czarna |
| Śruby, nakrętki do regulacji wysokości: | A4-80 |
| Śruby, nakrętki obejm: | A4-70 |
| Temperatura mediów: | 300°C do 500°C |
| Test mgły solnej: | Odporność > 500 godzin |
Dopuszczenia / Deklaracje zgodności
Zaświadczenie nadzoru zewnętrznego (elementy bazowe) plik PDF | 70.6 KB
Termin dostawy na zapytanie - towary są produkowane na zamówienie.
