Podpory rurociągów

Element bazowy LC - HV HCP

Zastosowanie

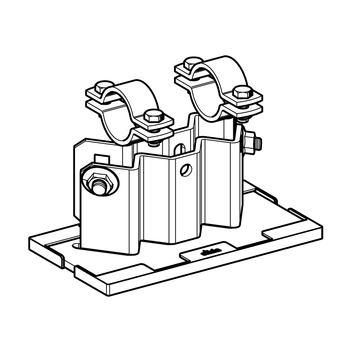

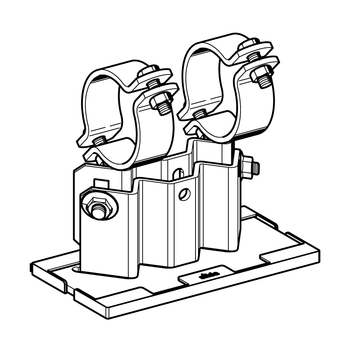

Element bazowy z regulacją wysokości, do ślizgowego prowadzenia rurociągu. Regulacja wysokości możliwa w odstępach co 2,5 mm.
Zalecany jest do montażu na dźwigarach stalowych o min. szerokość stopy dźwigara 80 mm.

Zakres dostawy

Część górna i dolna są ze sobą połączone i podlegają regulacji wysokości. Płytka ślizgowa zamontowana w dolnej części elementu.

Dane techniczne

Typ
Wysokość H
w momencie dostawy [mm]
Wysokość H
zakres reg. wysokość [mm]
LC - HV 90 90 88,5 ... 113,5
LC - HV 150 150 116 ... 168,5
LC - HV 200 200 171 ... 223,5
LC - HV 250* 250 221 ... 273,5
LC - HV 300* 300 271 ... 323,5

* - wykonywane wyłącznie na specjalne zamówienie

Moment dokręcania połączeń śrubowych:

Śruba naprężająca
Moment dokręcania
[Nm]
Regulacja wysokości
Moment dokręcania
[Nm]
DN 15 - 40 40 Śruby 80
DN 50 - 200 50 Śruby 80
DN 250 - 300 60 Śruby 80

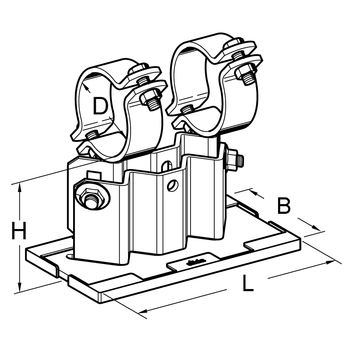

Wymiary:
Płyta metalowa:
L = 250 mm x B = 100 mm
łącznie z płytką ślizgową:
L = 256 mm x B = 105 mm

Materiał:
Części metalowe:
Stal, HCP
Śruby, nakrętki:
Stal, HCP
Płytka ślizgowa:
Poliamid 6.0, wzmocniony włóknem szklanym, czarny
Zakres temperatur pracy płytki ślizgowej:
-20°C do +130°C
Temperatura mediów tf:
-20°C do +300°C (jeśli tf > 270°C, usunąć płytkę ślizgową)

Dopuszczenia / Deklaracje zgodności

Pipe Shoe - external monitoring plik PDF | 606.8 KB

Uwaga: Możliwość wykonania elementów ze stali kotłowej lub stali nierdzewnej - na życzenie klienta.

* - wykonywane wyłącznie na specjalne zamówienie

TypD (rura)
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
LC - HV 90 18-22 (DN 15) HCP18 - 223,51 112392
LC - HV 90 23-27 (DN 20) HCP23 - 273,51 112393
LC - HV 90 30-34 (DN 25) HCP30 - 343,61 110062
LC - HV 90 40-44 (DN 32) HCP40 - 443,71 110063
LC - HV 90 45-49 (DN 40) HCP45 - 493,71 110064
LC - HV 90 57-61 (DN 50) HCP57 - 614,11 110065
LC - HV 90 72-77 (DN 65) HCP72 - 774,31 110066
LC - HV 90 84-89 (DN 80) HCP84 - 894,41 110067
LC - HV 90 109-115 (DN 100) HCP109 - 1155,11 110068
LC - HV 90 124-129 (D 125) HCP *119-1325,31 412991
LC - HV 90 134-140 (DN 125) HCP134 - 1405,41 110069
LC - HV 90 D 160*159-1657,01 438501
LC - HV 90 163-169 (DN 150) HCP163 - 1697,11 110070
LC - HV 90 D 180*176-1847,31 412992
LC - HV 90 D 200*200-2107,71 439497
LC - HV 90 215-221 (DN 200) HCP215 - 2218,31 110071
LC - HV 90 D 250*248-25410,81 412993
LC - HV 90 266-273 (DN 250) HCP266 - 27311,11 110072
LC - HV 90 D 280*278-28411,21 412801
LC -HV 90 317-324 (DN 300) HCP317 - 32412,01 110073

LC - HV 150 18-22 (DN 15) HCP18 - 224,01 112394
LC - HV 150 23-27 (DN 20) HCP23 - 274,01 112395
LC - HV 150 30-34 (DN 25) HCP30 - 344,01 110074
LC - HV 150 40-44 (DN 32) HCP40 - 444,11 110075
LC - HV 150 45-49 (DN 40) HCP45 - 494,21 110076
LC - HV 150 57-61 (DN 50) HCP57 - 614,61 110077
LC - HV 150 72-77 (DN 65) HCP72 - 774,81 110078
LC - HV 150 84-89 (DN 80) HCP84 - 894,91 110079
LC - HV 150 109-115 (DN 100) HCP109 - 1155,51 110080
LC - HV 150 D 125*119-1325,71 412982
LC - HV 150 134-140 (DN 125) HCP134 - 1405,81 110081
LC - HV 150 D 160*159-1657,71 412979
LC - HV 150 163-169 (DN 150) HCP163 - 1697,81 110082
LC - HV 150 D 180*176-1848,01 412999
LC - HV 150 D 200*200-2108,31 439498
LC - HV 150 215-221 (DN 200) HCP215 - 2218,81 110083
LC - HV 150 D 250*248-25411,31 412983
LC - HV 150 266-273 (DN 250) HCP266 - 27311,61 110084
LC - HV 150 D 280*278-28411,81 411774
LC - HV 150 317-324 (DN 300) HCP317 - 32412,61 110085

LC - HV 200 18-22 (DN 15) HCP18 - 224,51 112396
LC - HV 200 23-27 (DN 20) HCP23 - 274,51 112397
LC - HV 200 30-34 (DN 25) HCP30 - 344,61 110086
LC - HV 200 40-44 (DN 32) HCP40 - 444,91 110087
LC - HV 200 45-49 (DN 40) HCP45 - 494,91 110088
LC - HV 200 57-61 (DN 50) HCP57 - 615,21 110089
LC - HV 200 72-77 (DN 65) HCP72 - 775,31 110090
LC - HV 200 84-89 (DN 80) HCP84 - 895,41 110091
LC - HV 200 109-115 (DN 100) HCP109 - 1156,11 110092
LC - HV 200 D 125*119-1326,11 412984
LC - HV 200 134-140 (DN 125) HCP134 - 1406,21 110093
LC - HV 200 D 160*159-1657,91 412977
LC - HV 200 163-169 (DN 150) HCP163 - 1698,41 110094
LC - HV 200 D 180*176-1848,71 412985
LC - HV 200 D 200*200-2109,01 439499
LC - HV 200 215-221 (DN 200) HCP215 - 2219,51 110095
LC - HV 200 D 250*248-25411,71 412986
LC - HV 200 266-273 (DN 250) HCP266 - 27312,01 110096
LC - HV 200 D 280*278-28412,31 439500
LC - HV 200 317-324 (DN 300) HCP317 - 32413,01 110097
