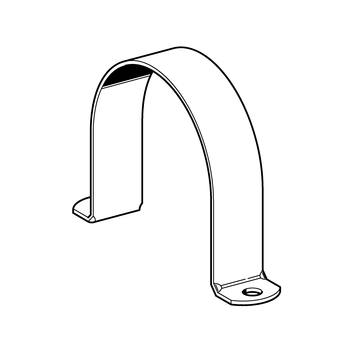

Uchwyt wieszakowy RUC

Grupa:

1203

Produkt jako PDF

Zastosowanie

Do mocowania leżących rurociągów. Uchwyt w szczególności stosowany jest jako rozwiązanie alternatywne do uchwytu pałąkowego przy rurociągach układanych na szynie montażowej lub konsolach. Przy mocowaniach za pomocą śruby HZ, podkładka śruby może zostać umiejscowiona pomiędzy szyną montażową a uchwytem wieszakowym.
Wymiary oraz przekroje odpowiadają przepisom Vds. Tym samym uchwyt wieszakowy może być stosowany przy instalacjach tryskaczowych i instalacjach CO_2.

Dane techniczne

Materiał:

Stalowa taśma ocynkowana wg. DIN EN 10346

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

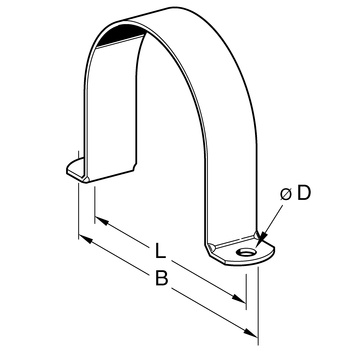

Typ	do rury	Materiał [mm]	B [mm]	L [mm]	ø D [mm]	G [kg]	Opak. [szt.]	Nr. artykułu
18	3/8"	30 x 2,5	69	49	9	0,09	50	159012
22	1/2"	30 x 2,5	73	53	9	0,05	50	159021
28	3/4"	30 x 2,5	79	59	9	0,06	50	159030
34	1"	30 x 2,5	85	65	9	0,07	25	159049
43	1 1/4"	30 x 2,5	94	74	9	0,08	25	159058
49	1 1/2"	30 x 2,5	100	80	9	0,11	25	159067
61	2"	30 x 2,5	112	92	9	0,13	25	159076
77	2 1/2"	30 x 2,5	128	108	9	0,16	25	159085
90	3"	30 x 2,5	141	121	9	0,16	25	159094
115	4"	40 x 3,0	183	155	13	0,31	25	159100
141	5"	40 x 3,0	209	181	13	0,37	10	159119
169	6"	40 x 3,0	236	207	13	0,44	10	159128
221	8"	40 x 3,0	289	261	13	0,55	1	159137
275	10"	50 x 5,0	375	325	17	1,43	1	159146
326	12"	50 x 5,0	426	373	17	1,69	1	159155
