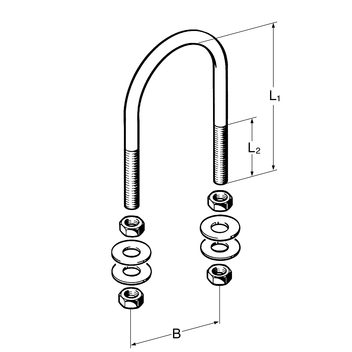

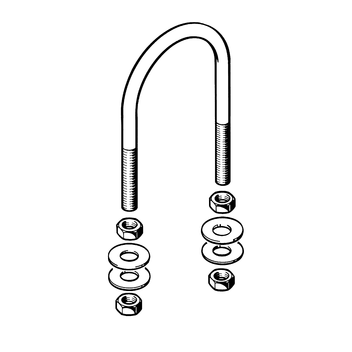

Uchwyt pałąkowy RUB L
Zastosowanie
Do mocowania wszystkich instalacji wewnętrznych w budownictwie ogólnym. Przy instalacjach tryskaczowych należy stosować uchwyty pałąkowe wg. wytycznych VdS i FM. Uchwyt pałąkowy stosowany może być w funkcji mocowania kierunkowego, jak i punktu stałego w położeniu poziomym oraz pionowym.
Uchwyt pałąkowy wg. normy DIN 3570 A - patrz rozdział: "High Corrosion Protection".
Zakres dostawy
Cztery nakrętki sześciokątne i cztery podkładki dołączone luzem.
Montaż
W przypadku stosowania uchwytu w funkcji mocowania kierunkowego, obie nakrętki znajdujące się w zakresie dostawy (górna i dolna) muszą być dokręcone do profilu. Rura umieszczona w uchwycie powinna zachować swobodę ruchu. W przypadku stosowania uchwytów w funkcji punktu stałego, nie należy przekraczać dopuszczalnych sił przenoszonych na korpus budowlany oraz sił zginających na uchwyt pałąkowy.
Dane techniczne
| Materiał: | Stal, ocynk galwaniczny |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 153.7 KB instrukcja montażu Uchwyt pałąkowy RUB plik PDF | 500.7 KB
