Sikla - wiodący producent profili montażowych

Profile montażowe siFramo oferowane przez firmę Sikla to wysokiej jakości produkty mocowań ciężkich dające nieskończenie wiele możliwości montażu. Montażowe Kategorie typu: uchwyty do dźwigarów, łączniki ścienne i podłogowe, mocowania odporne na korozję; ich wytrzymałość, dostępność i uniwersalność sprawia, że mogą być stosowane do budowania dowolnych konstrukcji wsporczych wykorzystywanych w miejscach, gdzie tradycyjne szyny montażowe oraz szyny montażowe podwójne się nie sprawdzają. System szyn montażowych, otwartych po jednej stronie szyny i o perforacji na przeciwległej ściance szyny przewidziane są do mocowań lekkich. Dlaczego warto zdecydować się na profile montażowe siFramo?

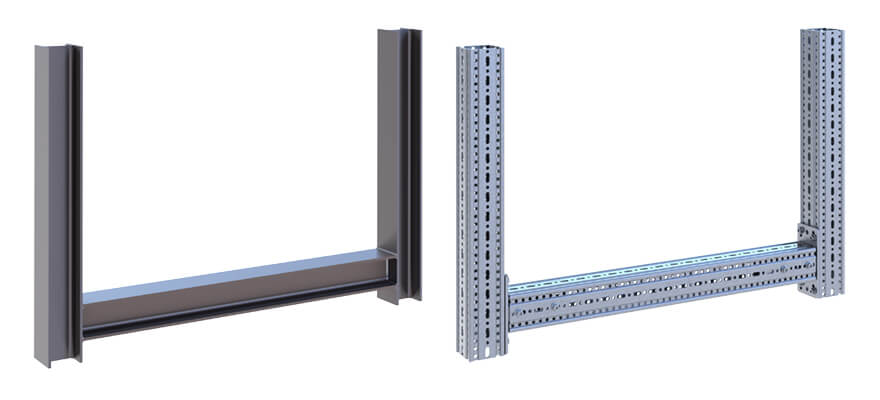

siFramo vs elementy spawane

Profile montażowe siFramo – solidność i bezpieczeństwo potwierdzone badaniami

Niektóre konstrukcje wsporcze narażone są na duże obciążenia. W takich sytuacjach tradycyjne szyny montażowe mogą okazać się nie wystarczające. Zamknięte profile montażowe siFramo cechują się dużą wytrzymałością na skręcanie i ścinanie, dzięki czemu pojedynczy element tego systemu może utrzymać znacznie większe ciężary niż szyna montażowa. Nasze produkty doskonale sprawdzą się więc w konstrukcjach narażonych na średnie i duże obciążenia zapewniając ich bezpieczeństwo i stabilność. Wszystkie elementy systemu siFramo zostały ocynkowane ogniowo, co skutecznie chroni je przed działaniem korozji zwiększając tym samym trwałość naszych profili montażowych. Oferowane przez nas produkty poddawane są testom prowadzonym przez niezależne firmy. Pozytywne wyniki tych badań potwierdzają certyfikaty jakości, takie jak m.in. LGA tested Quality, znak jakości CE. Decydując się na system siFramo nasi Klienci mają więc pewność, że wybrali trwały i wytrzymały produkt zapewniający bezpieczeństwo konstrukcji.

Dane techniczne

Typ Współczynnik wytrzymałości
[cm3 ]
Moment bezwładności
[cm4 ]
Ramię bezwładności
[cm]
Moment skrętu lt
[cm4 ]
Przekrój poprzeczny A
[cm2 ]
TP F 80 Wy: 15,83
Wz: 15,83
ly: 62,47
lz: 62,47
iy: 3,58
iz: 3,58
48,40 4,85
TP F 80/30 Wy: 10,38
Wz: 4,78
ly: 35,40
lz: 6,74
iy: 3,63
iz: 1,58
8,58 2,69
TP F 100 Wy: 36,93
Wz: 36,93
ly: 179,85
lz: 179,85
iy: 4,80
iz: 4,80 *
135,00 7,80
TP F 100/160 Wy: 75,52
Wz: 46,26
ly: 559,42
lz: 280,34
iy: 6,16
iz: 4,36
193,00 14,74

Wszystkie wartości uwzględniają otwory.
Wartości znamionowe ustalone w trakcie przeprowadzania prób wytrzymałościowych, są wartościami rzeczywistymi. Wartości ustalone geometrycznie (analitycznie w programach obliczeniowych) mogą być znacznie zawyżone. Pełen indeks współczynników wytrzymałości dostępny w Deklaracji właściwości użytkowych (Znak CE).

Nieograniczone możliwości montażowe

Elastyczność systemu siFramo sprawia, że oferowane przez firmę Sikla profile montażowe pozwalają tworzyć dowolne konstrukcje. Zamknięta budowa profilu nie tylko gwarantuje wytrzymałość na skręcanie, ale też umożliwia przyłączanie elementów systemowych ze wszystkich jego stron bez żadnych ograniczeń. W zależności od instalacji profile zamknięte wraz z całym asortymentem elementów złącznych (konsole ścienne, kątowniki, adaptery do profili i szyn, podkładki ślizgowe) dają dużo większe możliwości budowy rozbudowanych przestrzennie zamocowań i konstrukcji. Wzór otworów oraz zastosowanie wkrętów kształtowych FLS pozwala na bezstopniowe łączenie poszczególnych części z jednoczesnym uzyskaniem efektu łączenia kształtowego. Zastosowanie wkrętów kształtowych do montażu sprawia, że materiał jest dodatkowo wzmacniany przez zgniot w miejscu tworzenia gwintu, a opatentowane przetłoczenie napręża połączenie zabezpieczając przed wykręcaniem się wkrętu w czasie wibracji, np. od pracującej instalacji czy urządzenia. Same połączenia gwintowe można zaś w razie potrzeby rozkręcić i ponownie skręcić.

Profile montażowe siFramo dostępne są w czterech wariantach – 80/30, 80, 100 i 160/100, mogą więc być wykorzystywane zarówno przy konstrukcjach z mniejszym obciążeniem, jak i średnim lub dużym. System siFramo sprawdza się do budowy różnorodnych powierzchni pionowych i poziomych zapewniając ich stabilność. Wyprodukowane przez firmę Sikla profile montażowe mogą być kotwione, stawiane lub mocowane do innych konstrukcji stalowych przy wykorzystaniu odpowiednich elementów łączących. Indeks zastosowań jest niezwykle długi. Nasze produkty dają więc nieograniczone możliwości montażowe!

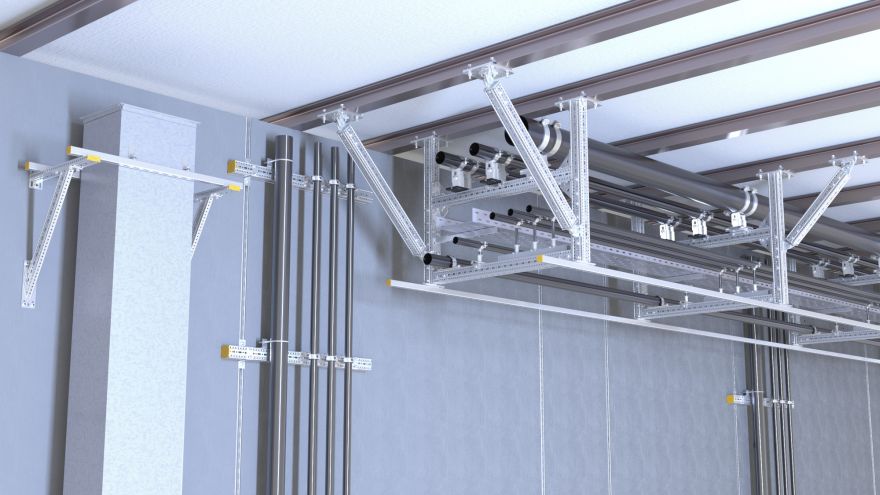

Konstrukcje wsporcze instalacji sanitarnych, rurociągów przemysłowych, zamocowanie kanałów wentylacyjnych i wsparcie koryt kablowych. Systemowe rozwiązanie mocowania do konstrukcji stalowych, szyn wbetonowanych i konstrukcji z betonu. Szyny montażowe w połączeniu z profilem nośnym jako doskonałe połączenie dla zamocowań lekkich i ciężkich. Zamocowania ślizgowe rur oraz punkty stałe dla rur poziomych i pionów instalacyjnych. Kotwienie do betonu, ścian murowanych i strunobetonu (płyt kanałowych).Modułowy system montażowy siFramo w połączeniu z systemem szynowym Pressix.

Łatwy montaż bez spawania

Dobrze dobrany system szyn montażowych powinien przede wszystkim zapewniać stabilność konstrukcji, często stosowanym rozwiązaniem jest więc spawanie poszczególnych jej elementów. Nasze profile montażowe siFramo pozwalają tworzyć stalowe konstrukcje wsporcze za pomocą wkrętów kształtowych, a przejrzysty system łączenia profili znacznie ułatwia pracę i skraca jej czas. Prostota systemu dodatkowo zapewnia łatwą jego modyfikację zależnie od sytuacji i zmieniającej się koncepcji. Zapewniona jest duża dostępność oraz możliwość łączenia z systemem szyn montażowych. Te cechy sprawiają, że firma Sikla jako producent szyn montażowych i profili nośnych może dostarczyć elementy konstrukcyjne do różnorodnych zastosowań. Profile siFramo wykorzystywane były m.in. do mocowania instalacji przeciwpożarowych i technologicznych, podpór dachowych, przejść serwisowych i podestów roboczych a nawet jako konstrukcje wsporcze pod urządzenia lub zbiorniki.

Wsparcie techniczne

Nasi projektanci chętnie udzielą rad dotyczących wyboru rozmiaru profili montażowych oraz całego osprzętu na potrzeby konkretnej inwestycji. Dzięki temu Klienci decydujący się na skorzystanie z naszych usług mogą mieć pewność, że konstrukcja stworzona za pomocą systemu siFramo zagwarantuje stabilność i trwałość. Indeks producenta zawiera system szyn montażowych, śruby młotkowe, obejmy i nakrętki ślizgowe do szyny, obejmy i punkty stałe, które zwiększają dostępność i mnogość różnorodnych rozwiązań montażowych.

Najważniejsze zalety profili montażowych siFramo:

  • Solidność – zamknięty profil montażowy jest wytrzymały na skręcanie i ścinanie, dlatego znosi większe obciążenia i zapewnia lepszą stabilność oraz bezpieczeństwo konstrukcji wsporczych.
  • Wysoka jakość – nasze produkty stale poddawane są testom, a ich pozytywne wyniki potwierdzają certyfikaty.
  • Łatwy montaż – przejrzysty system montażu oraz zastosowanie wkrętów kształtowych do łączenia profili znacznie ułatwia i skraca prace konstrukcyjne.
  • Nieograniczone możliwości montażowe – profile montażowe siFramo i inne komponenty tego sytemu pozwalają na stworzenie dowolnych konstrukcji.
  • Lekkość - konstrukcje budowane w systemie siFramo są trzy- a nawet sześciokrotnie lżejsze od typowych konstrukcji spawanych.
