System siFramo 80

Uchwyt WBD F 80

Zastosowanie

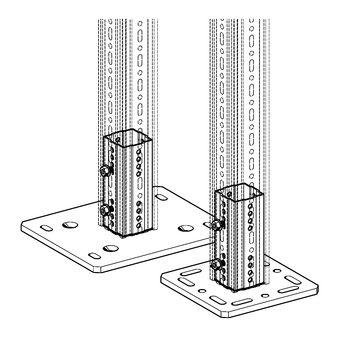

Element idealny do tworzenia słupów/ stojaków pomiędzy podłogą a stropem, jak również tras w połączeniu z profilem nośnym F 80. Obok bezpośredniego montażu do korpusu budowlanego, dobrana odpowiednio wielkość płytki podstawy umożliwia przyłączanie elementu do dźwigarów stalowych o różnej szerokości kołnierza.

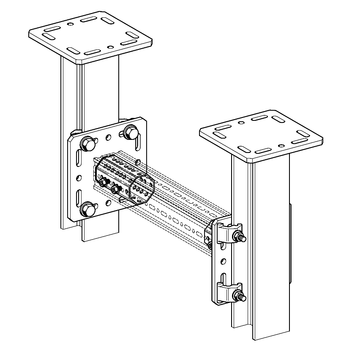

Tylko do konstrukcji trasowych, należy stosować wariant uchwytu WBD F 80-T. Jedynie to wykonanie ( przyłącze w kształcie ośmiokąta) daje maksymalne możliwości przyłączeniowe - bez kolizji ze śrubami lub płytkami.

Montaż

W zależności od wykonania, możliwe są różne rodzaje montażu:

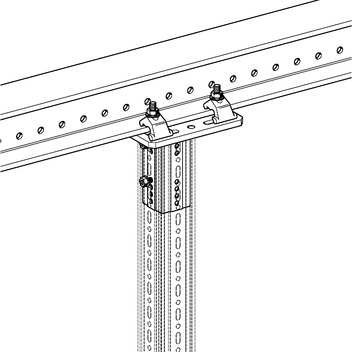

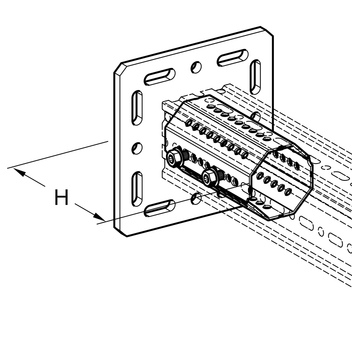

a) mocowanie do korpusu budowlanego za pomocą 4 kotew M 12
b) mocowanie kształtowe do dźwigarów stalowych za pomocą 5P M12 S, M16 S lub odpowiednich łap dociskowych
c) łączenie kształtowe do systemów nośnych STF 100 oder 120 za pomocą łączników kształtowych FV 100/120.

Połączony z uchwytem WBD F 80 profil nośny TP F 80 należy przymocować 4 wkrętami kształtowymi FLS F. 2 z 4 wkrętów należy wkręcić po przeciwległej stronie mocowania.

Dane techniczne

Typ
dla szerokości kołnierza
[mm]
Wymiary płytki podstawy
[mm]
Otwory w płytce podstawy
H
[mm]
WBD F 80-80/120 80 - 120 220 x 220 x 12 M12 192
WBD F 80-121/160 121 - 160 320 x 260 x 12 M12 192
WBD F 80-161/200 161 - 200 320 x 310 x 12 M16 192
WBD F 80-201/300 201 - 300 420 x 220 x 12 M16 192
WBD F 80-T 80 - 120 220 x 220 x 12 M12 152

Wykonanie:
Płytka podstawy zespawana z profilem cztero - lub ośmiokątnym F 80 (nur WBD F 80-T)
Materiał:
Płytka:
S235JR lub podobna, ocynkowana metodą zanurzeniową
Profil czterokątny F 80:
Stal, ocynkowana metodą zanurzeniową
profil ośmiokątny F 80:
Stal, ocynkowana metodą zanurzeniową

Dopuszczenia / Deklaracje zgodności

Produkt oznakowany znakiem CE ( odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/service/downloads )
Aprobata MPA

AT-15-7533/2014

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
WBD F 80-80/1205,21 192801
WBD F 80-121/1608,71 192818
WBD F 80-161/20010,21 192825
WBD F 80-201/3009,41 192832
WBD F 80-T4,81 192849
