INNOWACYJNE
SYSTEMY MOCUJĄCE

Zastosowanie

Obejma przemysłowa Stabil Form C skonstruowana w oparciu o normę DIN 3567 do montażu wahadłowego. Przekroje spełniają wymagania Vds.

Sposób dostawy

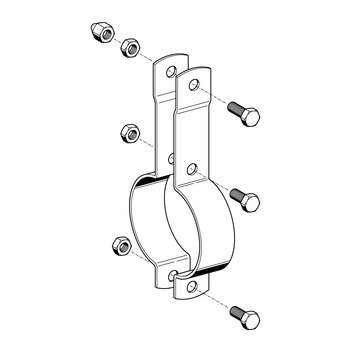

Ze śrubami i nakrętkami M10: klasa twardości 8.8, wstępnie zmontowane

Dane techniczne

Materiał:
Stal,ocynk galwaniczny

DN
max. dop. obciąż.
40 - 200 8,5 kN

Max. dop. ciąg został ustalony przy zastosowaniu metod statystycznych przy jednoczesnym zachowaniu max. dopuszczalnej deformacji wynoszącej 1,5 mm ewent. 2% max. rozszerzalności liczonej od średnicy rury.

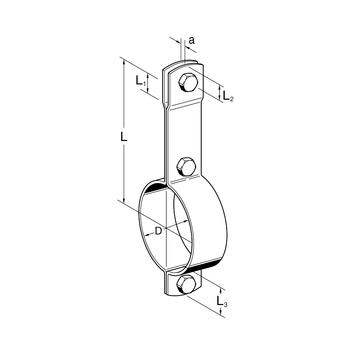

DN
D
[mm]
b x s
[mm]
L
[mm]
a
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
50 62 40 x 4 111 7 22 17 25
65 78 40 x 4 134 7 22 17 25
80 91 40 x 4 156 7 22 17 30
100 116 40 x 4 188 7 22 17 30
125 148 40 x 4 204 7 22 17 30
150 173 40 x 4 217 7 22 17 30
200 225 40 x 4 243 7 22 17 30
DN ø zewn. rury
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
40 48,30,4425 152404
50 60,30,5125 152413
65 76,10,5625 152422
80 88,90,6525 152431
100114,30,7810 152440
125139,71,0810 152459
150168,31,1810 152468
200219,11,3910 152477
