System szynowy Pressix CC 41

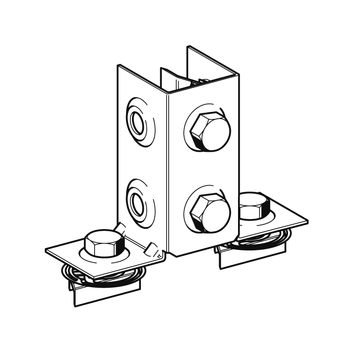

Łącznik CN CC 41-2

Zastosowanie

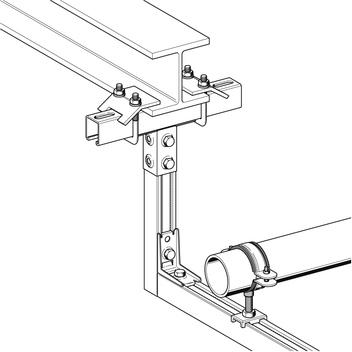

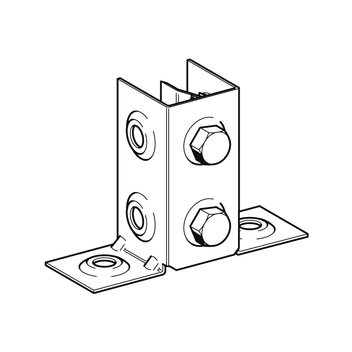

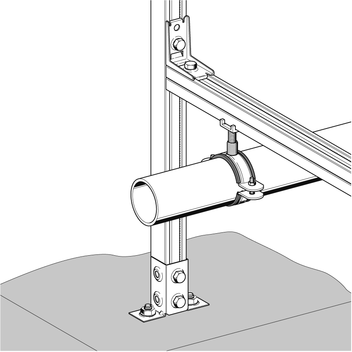

Element łączeniowy do trójwymiarowych konstrukcji ramowych z szyn montażowych. Optymalna technika łączeń dla węzłów kątowych z szyn montażowych o szerokości 41. Zaleca się stosowanie szyn o przekroju kwadratowym tj. 41/41. Wykonanie elementu "W" stosowane jako łącznik do ścian, podłóg i sufitów. Kierunek w którym przebiega otwór profila szynowego może być dowolnie wybierany.

  • Technika szybkiego łączenia dla węzłów pod kątem 90° z szyn montażowych 41
  • Blokuje się automatycznie poprzez naciśnięcie na główkę śruby, pozycjonując jednocześnie wagę własną .
  • Pewne łączenie siłowe i formowe . Ząbkowana płytka gwintowana ze śrubą M10. Duża sztywność elementu uzyskana za sprawą użytego materiału jak również ukształtowania formowego.

Dane techniczne

Obciążenie:
Fpoprz. = 3,0 kN na łącznik
Moment dociągający:
50 Nm
Materiał:
Stal, ocynkowana galwanicznie

Dopuszczenia / Deklaracje zgodności

AT-15-7533/2014

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
CC 41-20,5510 193495
CC 41-2 W0,4510 193648
