INNOWACYJNE
SYSTEMY MOCUJĄCE
High Corrosion Protection

Płytka gwintowana NT CC 41 HCP

Zastosowanie

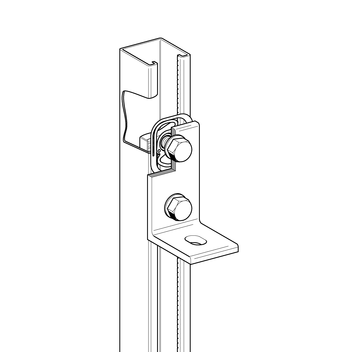

Stosowana w szczególności przy montażu w szynach w położeniu pionowym lub w miejscach trudno dostępnych. Zastępuje " trzecią rękę" i oferuje następujące korzyści:

  • niezależnie od od wysokości szyny, możliwy jest montaż we wszystkich szynach montażowych Sikla o szerokości 41 mm.
  • przy przesuwaniu, główka śruby nie zawiesza się we wnętrzu szyny
  • nie osiada po dokręceniu

Sposób dostawy

Płytka gwintowana i płytka sprężynująca są ze sobą połączone.

Montaż

Po osadzeniu w otworze szyny płytka gwintowana CC obraca się przy jednoczesnym jej lekkim nacisku środkowej części w prawo, aż do zaczepienia. Demontaż przebiega w odwrotnej kolejności.
Montaż i demontaż nie wymagają użycia narzędzi i można je powtarzać.

Dane techniczne

M6
M8
M10
M12
Moment dokręcający 8.8 1) [Nm] 10 25 40 80

1)
W przypadku zastosowania niższych klas wytrzymałości, wartość tą należy odpowiednio pomniejszyć.

Gr. materiału
szyny montażowej
[mm]
M6
FZ ≤
[kN]
M8
FZ ≤
[kN]
M10
FZ ≤
[kN]
M12
FZ ≤
[kN]

M6
FQ ≤
[kN]
M8
FQ ≤
[kN]
M10
FQ ≤
[kN]
M12
FQ ≤
[kN]
1,5 3,0 3,0 3,0 7,5   0,7 1,8 2,9 7,5
2,0 3,2 5,8 5,8 10   0,9 2,1 3,4 9
2,5 3,2 5,8 5,8 11   1,0 2,6 4,1 9
3,0 3,2 5,8 5,8 13   1,1 2,8 4,4 9

Wskazówka: Należy uwzględniać dopuszczalną nośność punktową przewidzianą dla szyn montażowych.

Materiał:
Płytka gwintowana CC:
Stal, klasa wytrzymałości 5.6, HCP
Blaszka sprężynująca:
Stal nierdzewna

Dopuszczenia / Deklaracje zgodności

AT-15-7533/2014

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
CC 41-M60,0350 198698
CC 41-M80,0350 198650
CC 41-M100,0350 186284
CC-41 M120,0650 110015
