Obejmy i komponenty uzupełniające

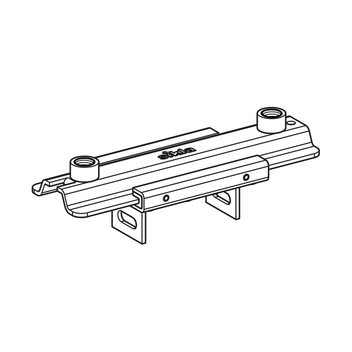

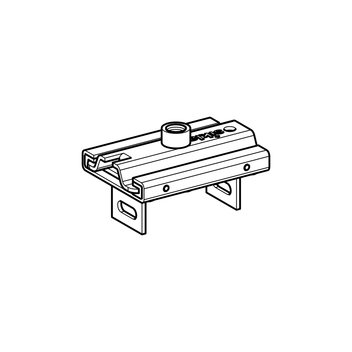

Komplet ślizgowy GS F 1G
Zastosowanie
Komplet ślizgowy w masywnym wykonaniu do montażu na profilach siFramo TP F.
Przyłącze 1/2" umożliwia bezpośredni montaż obejmy Stabil I-1/2" tylko z pomocą rury gwintowanej.
Montaż
Mocowanie do profila nośnego TP F z pomocą dwóch wkrętów FLS F.
Dane techniczne

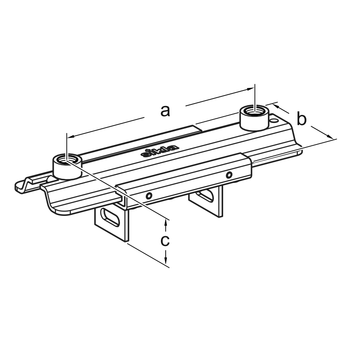

| Typ | a [mm] | b [mm] | c [mm] | dop. obciążenie w pozycji stojącej [kN] | dop. obciążenie w pozycji podwieszonej [kN] |
|---|---|---|---|---|---|
| GS F 80 1G | - | 102 | 80,5 | 17,0 | 5,4 |
| GS F 80 1G2 | 210 | 102 | 80,5 | 12,0 | 8,4 |
| GS F 100 1G | - | 102 | 85,5 | 17,0 | 5,7 |
| GS F 100 1G2 | 210 | 102 | 85,5 | 12,0 | 8,7 |
Ustalenie max. dop. obciążenia nastąpiło na podstawie przeprowadzonych badań w oparciu o normę DIN EN 13480-3, załącznik J.
Obciążalność zastosowanej obejmy oraz rury gwintowanej 1/2" należy skontrolować osobno.
| Typ | max. ramię dźwigni [mm] | max. droga ślizgu s [mm] |
|---|---|---|
| GS F 80 1G | 200 | 100 |
| GS F 80 1G2 | 300 | 135 |
| GS F 100 1G | 200 | 100 |
| GS F 100 1G2 | 300 | 135 |
| Obciążenie temperaturą stałą: | 130°C |
| Współczynnik tarcia statycznego µ0: | 0,20 |
| Współczynnik tarcia ślizgowego µ: | 0,15 |
| Materiał: | |
| Element ślizgowy: | Stal, HCP |
| Płytka ślizgowa: | Polyamid (wzmocniony włóknem szklanym) |
| Kątownik prowadzący: | Stal, HCP |
