Zastosowanie

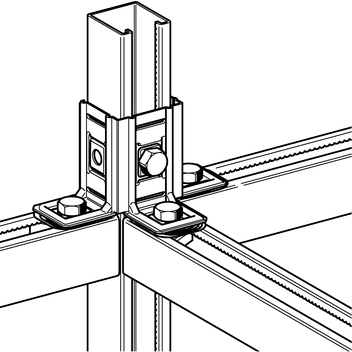

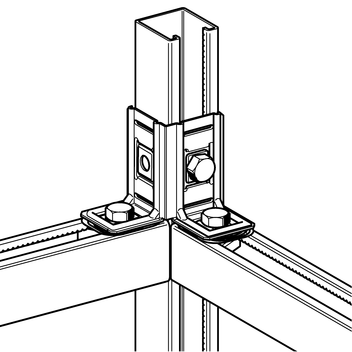

Element łączący używany w szczególności do budowy trójwymiarowych konstrukcji ramowych z szyn montażowych. Optymalna technika łączenia węzłów kątowych dla szyn o szerokości 41. Zaleca się stosowanie szyn montażowych o przekroju kwadratowym 41/41.
Zalety produktu:

  • automatyczna blokada w żądanej pozycji na szynie montażowej,
  • pewne i wytrzymałe na działanie sił łączenie. Łącznik zmontowany wstępnie z nakrętką CC z ząbkami i śrubą napinającą M10. Wysokiej klasy stabilność łączenia poprzez idealne uformowanie elementu.

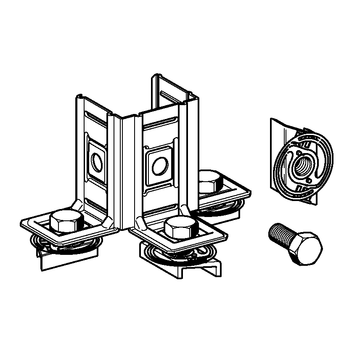

Zakres dostawy

Płytki gwintowana NT CC 41 i śruby sześciokątne (4 szt.) dołączone luzem.

Dane techniczne

Obciążenie nominalne:
Fciąg = 1,1 kN / węzeł
Moment dokręcania:
40 Nm
Materiał:
Stal, taśma ocynkowana wg. DIN EN 10346 / ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
CC 41-40,3610 180245
