Wspornik poprzeczny CFB HCP
Zastosowanie
Wspornik poprzeczny CFB jest stabilizatorem siły tnącej dla konsol szynowych Sikla typu 41. Wspornik poprzeczny służy do przenoszenia sił poziomych, które są głównie spowodowane rozszerzalnością liniową gorących rur. Dzięki zastosowaniu wspornika poprzecznego mogą być absorbowane wyższe siły ścinające.
Zakres dostawy

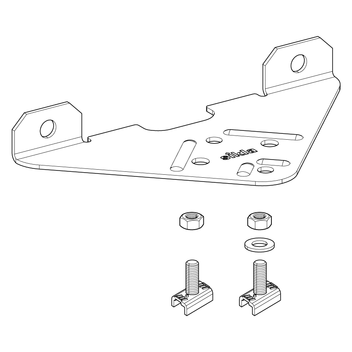

Typ CFB 41 wraz z zestawem części łączących:
2 x Płytka gwintowana NT 41-M10 z zamontowaną złączką gwintowaną GST HCP
1 x Podkładka US 10/125 HCP
2 x Nakrętka NT M10 HCP
Montaż
CFB CC41 do montażu w otwarciu szyny:
Złącze CC jest już wstępnie zmontowane na wsporniku poprzecznym. Po włożeniu do otwarcia szyny, płytka gwintowana CC obraca się w prawo do oporu po przyłożeniu lekkiego nacisku. Demontaż odbywa się w przeciwnym kierunku. Wspornik poprzeczny należy dosunąć do konstrukcji, a następnie dokręcić śruby.

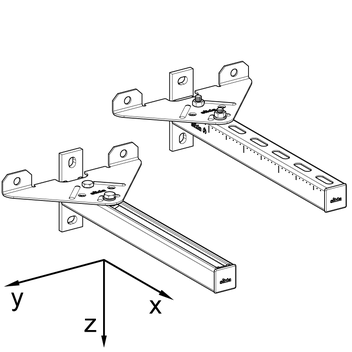

CFB 41 do montażu w górnej części szyny (część otwarta szyny):
Wspornik poprzeczny montuje się w otworze konsoli szynowej 41 za pomocą dołączonego zestawu elementów łączących. Podkładka musi być zamontowana w obszarze przedniego mocowania.
Wspornik poprzeczny można opcjonalnie przymocować do konstrukcji za pomocą dwóch kotew w celu uzyskania większych obciążeń. Kotwy należy zamawiać oddzielnie i dobierać w zależności od podłoża.
Dane techniczne

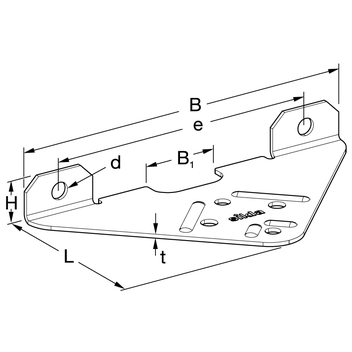

| Typ | L [mm] | B [mm] | B1 [mm] | H [mm] | t [mm] | e [mm] | d [mm] |
|---|---|---|---|---|---|---|---|
| Korpus CFB | 135 | 260 | 56 | 33 | 3 | 205 | 13 |
Konsola szynowa AK 41*
| Typ | Z kotwami | Bez kotew |
|---|---|---|
| 41/41 | Vy = 1,36 kN Mz = 0,24 kNm | Vy = 0,99 kN Mz = 0,15 kNm |
* Wartości użytkowalności (uwzględniono częściowy współczynnik bezpieczeństwa 2,0)
| Materiał: | Stal, HCP |
