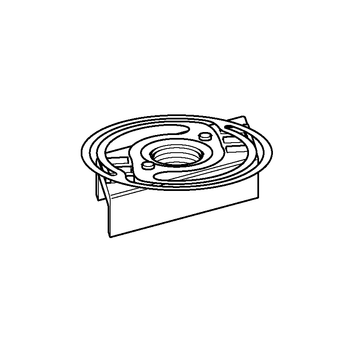

Płytka gwintowana NT CC 41 VA
Zastosowanie
Stosowana w szczególności przy montażu w szynach w położeniu pionowym lub w miejscach trudno dostępnych. Zastępuje "trzecią rękę" i oferuje następujące korzyści:
- płytkę można zastosować w szynach montażowych Sikla MS 41, niezależnie od wysokości szyny,
- płytka nie blokuje się podczas przesuwania w otwarciu szyny,
- nie osiada po dokręceniu.
Zakres dostawy
Płytka gwintowana i płytka sprężynująca są ze sobą połączone.
Montaż
Po umieszczeniu płytki gwintowej CC 41 w otworze szyny i jednoczesnym lekkim naciśnięciu jej środkowej części, płytka obróci się w prawo, aż do zaczepienia. Demontaż przebiega w odwrotnej kolejności.
Montaż i demontaż nie wymagają użycia narzędzi i mogą być powtarzane wielokrotnie.
Dane techniczne
| M6 | M8 | M10 | |
| Moment dokręcania [Nm] | 10 | 25 | 40 |
| Grubość materiału Szyna montażowa [mm] | M6 FZ ≤ [kN] | M8 FZ ≤ [kN] | M10 FZ ≤ [kN] | M6 FQ ≤ [kN] | M8 FQ ≤ [kN] | M10 FQ ≤ [kN] | |
|---|---|---|---|---|---|---|---|
| 2,0 | 3,2 | 5,8 | 5,8 | 0,9 | 2,1 | 3,4 | |
| 2,5 | 3,2 | 5,8 | 5,8 | 1,0 | 2,6 | 4,1 |
Wskazówka: należy uwzględnić obciążenia punktowe szyn montażowych.
| Materiał: | |
| Płytka gwintowana: | Stal nierdzewna A4 |
| Blaszka sprężynująca: | Stal sprężynowa, nierdzewna |
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
