Zastosowanie

Do stosowania we wszelkiego typu instalacjach w budownictwie ogólnym i przemysłowym.

Sposób dostawy

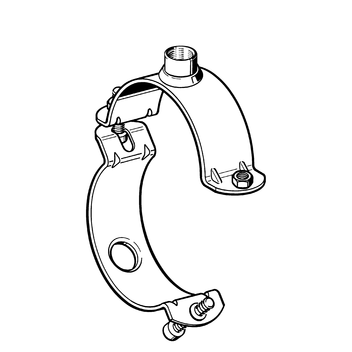

Rozmiary 20 do 129 mm w wykonaniu z przegubem z przyspawaną nakrętką do śrub napinających. Po stronie przegubu śruba jest zamontowana, po przeciwnej stronie wsunięta w otwór i zabezpieczona przed wypadnięciem podkładką z tworzywa sztucznego.

Od rozmiaru 133 mm śruby napinające i nakrętki dołączone są luzem. Obejma posiada nakręcony adapter 1/2".

Dane techniczne

Rozpiętość
[mm]
Max. dop.
obciążenie (ciąg)
15 - 72
4,0 kN
76 - 129
5,0 kN
133 - 173
8,0 kN
176 - 303
12,5 kN

Materiał:
Stal, ocynk galwaniczny

Rozpiętość
[mm]
DNMateriał
b x s
[mm]
B
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
20 - 241/2"25 x 2,0620,1050 400927
25 - 303/4"25 x 2,0680,1150 400936
31 - 351"30 x 2,5750,1350 400945
40 - 451 1/4"30 x 2,5850,1450 400963
48 - 531 1/2"30 x 2,5930,1650 400972
54 - 5930 x 2,51040,1750 402007
60 - 652"30 x 2,51100,1950 400999
67 - 7230 x 2,51170,2150 401008
76 - 812 1/2"30 x 3,01420,3125 401026
88 - 933"30 x 3,01540,3525 401044
102 - 10830 x 3,01690,4025 401071
110 - 1164"30 x 3,01770,4110 401080
124 - 12930 x 3,01900,4310 401089
133 - 14040 x 4,02070,7610 401098
140 - 1485"40 x 4,02150,7810 401107
149 - 15540 x 4,02220,7910 401116
159 - 16540 x 4,02320,8810 402025
167 - 1736"40 x 4,02400,8810 401134
176 - 18440 x 4,02630,9310 401143
188 - 19440 x 4,02730,9710 412006
199 - 20540 x 4,02841,0310 401152
205 - 21440 x 4,02951,1410 412015
219 - 2258"40 x 4,03041,2410 412024
244 - 25040 x 4,03291,4010 412033
267 - 27310"40 x 4,03521,4510 412042
278 - 28440 x 4,03631,5010 412051
297 - 30340 x 4,03821,7010 412060
