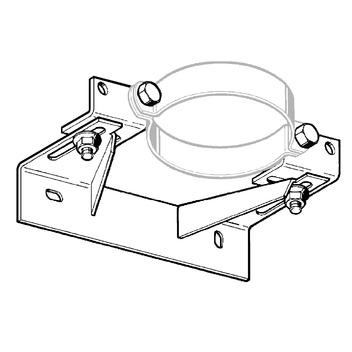

Konsola do rur spadowych SFK


Zastosowanie
Konsola SFK przeznaczona jest do mocowania do rur spadowych o wielkościach od DN 100 do DN 150 - jedna konsola do trzech średnic rur!
Doskonałym uzupełnieniem mocowania jest obejma rurowa Stabil D-A (patrz zestawienia na dole strony).
Konsolę SFK można regulować poziomo w 2 kierunkach, tak że zapewnione jest dokładne, pozbawione naprężeń prowadzenie rury spadowej w mocowaniu.
Dostawca rur spadowych powinien dołączyć do dostawy gumowe obręcze, które muszą być założone na rurę w miejscu kontaktu rury z obejmą.
W przypadku podwyższonych wymagań dot. izolacji dźwiękowej zaleca się stosowanie w obejmie Stabil D-A dodatkowej wkładki z profilu gumowego.
Zakres dostawy
Konsola ze zmontowanymi wstępnie dwoma kątownikami.
2 śruby M10 i 2 nakrętki z kołnierzem do zamocowania obejmy do kątowników dołączone luzem.
Obejmę rurową należy zamówić osobno wg. wskazówek z poniższej tabeli.

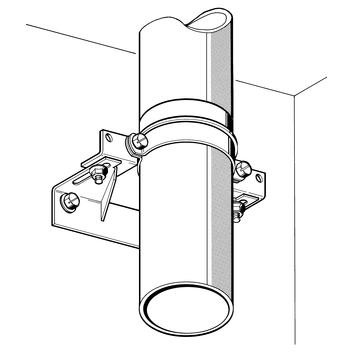

Montaż
Odstęp pomiędzy ścianą i rurą:
DN 100 (SML 110): min. 5 mm - max. 72 mm
DN 125 (SML 135): min. 5 mm - max. 53 mm
DN 150 (SML 160): min. 5 mm - max. 40 mm
Dane techniczne
Max. dopuszczalne obciążenie (nacisk): | 2,0 kN |
Materiał: | Stal, ocynk galwaniczny |
Pasujące do konsoli SFK obejmy Stabil D-A
Dopuszczenia / Deklaracje zgodności
KOT 0808/2019
