System szynowy Pressix CC 27
Konsola szynowa AK 27
Grupa: 2754
Zastosowanie
Gotowa konsola do montażu rurociągów do ścian lub innych konstrukcji budowlanych.
Montaż
W przypadku zmian długości rurociągów (rozszerzalność) zalecane jest zastosowanie elementów ślizgowych oraz zastosowanie wsporników w celu przejęcia sił poprzecznych działających w kierunku osi rury.
Przy długości konsoli ≥ 500 mm zalecane jest zastosowanie dodatkowego wzmocnienia.

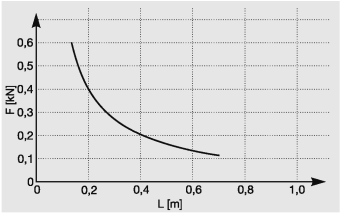

Dane techniczne
1 = Typ 27/27
2 = Typ 27/37
| należy wziąć pod uwagę zal. obciążenia kotew σvorh ≤ σdop fdop ≤ L/150 Max. moment skręcający Mtmax bez uwzględnienia kąta skręcenia Mtmax = 20 Nm |  |
| Materiał: | Stal, ocynk galwaniczny |
| Typ | L [mm] |
b [mm] |
Otwór podłużny [mm] |
G [kg] |
Opak. [szt.] |
Nr art. |
|---|---|---|---|---|---|---|
| 27/27 - 200 | 200 | 64 | 10 x 15 | 0,23 | 25 | 193938 |
| 27/27 - 250 | 250 | 64 | 10 x 15 | 0,27 | 25 | 193945 |
| 27/27 - 300 | 300 | 64 | 10 x 15 | 0,30 | 25 | 193952 |
| 27/27 - 500 | 500 | 64 | 10 x 15 | 0,44 | 25 | 196021 |
| 27/27 - 700 | 700 | 64 | 10 x 15 | 0,56 | 1 | 196038 |
| 27/27 q - 300 | 300 | 64 | 10 x 15 | 0,31 | 25 | 196755 |
| 27/37 - 300 | 300 | 64 | 10 x 15 | 0,43 | 25 | 111458 |
| 27/37 - 500 | 500 | 64 | 10 x 15 | 0,64 | 25 | 111459 |
| 27/37 - 700 | 700 | 64 | 10 x 15 | 0,84 | 1 | 111460 |
| 27/37 - 800 | 800 | 64 | 10 x 15 | 0,96 | 1 | 111461 |
