Produkty ze stali nierdzewnej
Uchwyt WBD VA
Grupa: 1730
Zastosowanie
Poprzez połączenie uchwytu z szynami montażowymi, powstają idealne rozwiązania zamocowań - konsole ścienne, podłogowe lub służące do montażu do sufitu. Istnieje również możliwość tworzenia wsporników do konstrukcji ramowych z szyn montażowych Sikla.
Montaż
Uchwyt montuje się używając w tym celu 2 naprzeciw siebie umiejscowionych kotew, w kierunku dziłania sił. Tylko w wyjątkowych przypadkach ( wysokie konstrukcjie ramowe) stosowane są 4 kotwy. Moment dociagający 40 Nm. Uchwyt pasuje do szyn montażowych ze stali szlachetnej o szer. 41 mm i głębokości do ≤ 62 mm.
Dane techniczne
| Typ | Pasuje do szyn montażowych | A [mm] | s [mm] | B [mm] | b [mm] | h [mm] | C [mm] |
|---|---|---|---|---|---|---|---|
| 41/41-62 | 41/41 bis 41/62 | 135 | 6 | 100 | 25 | 11 | 125 |
Maksymalne dopuszczalne obciążenie przy montażu do sufitu w kierunku pionowym za pomocą śrub (8.8) przełożonych przez uchwyt wynosi 7,0 kN.
| Materiał: | Stal szlachetna A4 |

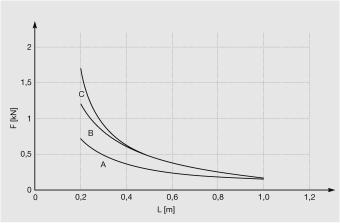

Obciążenie przy montażu do ściany za pomocą szyny 41/41 oraz przy użyciu 2 kotew o podanej klasie obciążalności:
| Max. dopuszczalne wartości σdop ≤ 160 N/mm2 fdop ≤ L/100 dla L > 300 mm fdo ≤ 3 mm dla L = 200 ... 300 mm | Obciążenie kotwy A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN |  |
| Typ | G [kg] |
Opak. [szt.] |
Nr art. |
|---|---|---|---|
| 41/41-62 | 1,12 | 5 | 193631 |
