Hak mocujący SP

strona jako pdf

Grupa: 1331

Zastosowanie

Hak mocujący używany jest przy dźwigarach profilowanych jako uchwyt do mocowania pojedynczego lub do montażu poprzecznic.

Montaż

Hak mocujący posiada otwór przelotowy (ø 13 mm) przez co stwarza możliwość kombinacji ze złączkami gwintowanymi od M8 do M12. W połączeniu ze złączką M8 do mocowania zalecane jest zastosowanie nakrętki z kołnierzem.
Początkowo dokręcać hak ręcznie, następnie dociągnąć max. 1 1/2 obrotu

Dane techniczne

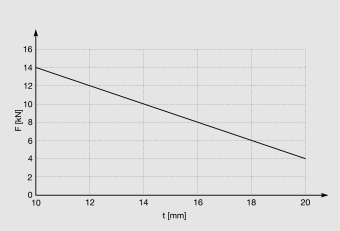

Wartości obciążeń
